旋轉接頭的正確使用及安裝

發布時間:2022.07.16
字號: A A A
瀏覽量:2064

   旋轉接頭的安裝對于輥筒的正常使用至關重要,正確的安裝方案,可以很好的避免使用生產過程中的諸多問題,提高旋轉接頭的使用壽命,從而提高生產效率。

一、安裝前的準備工作

   1、安裝人員必須擁有鉗工及工業機械方面的專業知識,并經過相關培訓,且有壓力部件的相關操作經驗。

   2、新安裝的輥筒、配管等流道內往往存有焊瘤焊渣、鐵屑、雜質等異物,這些異物如果進入旋轉接頭密封面內,會導致密封失效、卡死等。因此,在安裝旋轉接頭前,最好用合適的介質對輥筒及管道進行高流速?zèng)_洗、吹掃。清洗使用的介質可以為水、壓縮空氣、蒸汽和油,根據工作介質而定。

   3、管路系統加裝合適的過濾器。過濾器需安裝在旋轉接頭進口金屬軟管的前段,過濾器需能過濾掉直徑為40-60微米的顆粒。

二、旋轉接頭安裝時需注意的問題

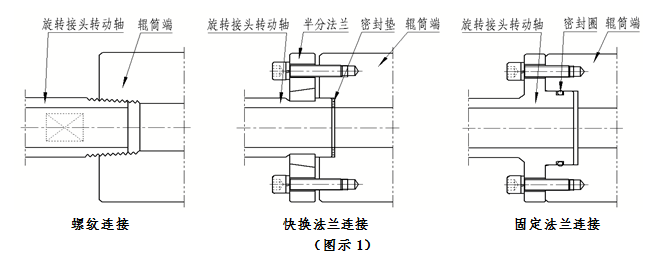

   旋轉接頭與輥筒的連接方式主要有螺紋連接、快換法蘭連接、固定法蘭連接三種形式(圖示1)。準備好生料帶、密封膠、密封墊、密封圈等,清理干凈止口及密封面等配合位置,不得有鐵屑、毛刺、高點等影響密封和平穩運轉的雜質及異物。


   1、旋轉接頭的安裝需輕拿輕放,避免磕、碰、摔、砸等野蠻操作,以免損壞密封件。

   2、采用螺紋連接時,旋轉接頭轉動軸及固定式內管的螺紋均須分左旋和右旋,且保持一致,在安裝時應注意螺紋的旋向及輥筒的旋轉方向。從旋轉接頭安裝側來觀察,輥筒的螺紋旋向及旋轉方向應為:順時針旋轉時為左旋螺紋,逆時針旋轉時為右旋螺紋。

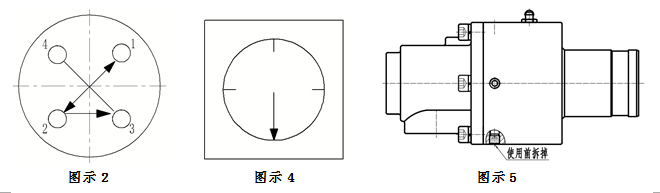

   3、旋轉接頭采用法蘭連接時,注意螺栓的擰緊順序要按照(圖示2)所示順序,對稱交叉擰緊螺栓。對于軸頭用O型圈密封或內管用O型圈密封的旋轉接頭,安裝時需在O型圈處充分涂抹潤滑脂以便于安裝。

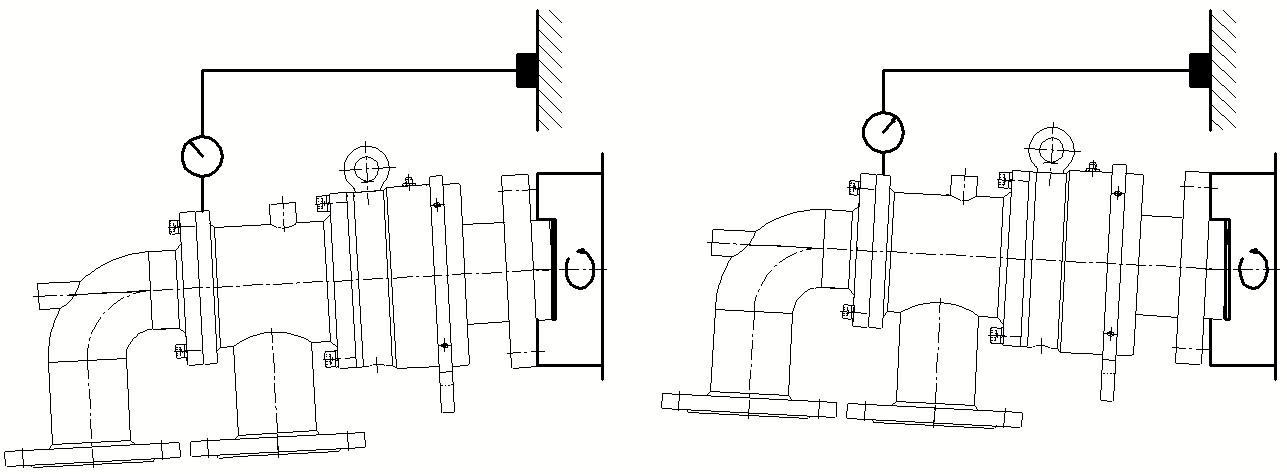

   4、旋轉接頭安裝時要確保旋轉接頭與輥筒的同軸度(旋轉接頭運轉時擺動量最?。?,如果不同軸,要在低速狀態下進行調整并鎖緊。具體方法(圖示3):在輥筒空位上放置一個千分表,旋轉輥筒,記錄千分表指針到達下止點的位置,繼續旋轉輥筒,直到千分表指針到達上止點,擰緊底部螺栓,直至千分表指針處于中心位置。


圖示3

   5、帶觀察孔的旋轉接頭,要注意觀察孔需在(圖示4)6點的位置。

   6、對于觀察孔裝有螺紋絲堵的旋轉接頭(圖示5),使用前需將向下的觀察孔絲堵拆掉,以便旋轉接頭滲漏時及時發現,避免損壞軸承。


   7、對于雙向流通的旋轉接頭,需要檢查內外管的同心度。內管太長、配合太緊或配合太松,都容易影響旋轉接頭的平穩運轉。

三、旋轉接頭安裝后的注意事項

   旋轉接頭安裝后,應轉動靈活,無異響、卡滯、跳動等現象,并注意以下幾個問題:

   1、管路系統中應在整個循環系統的最高點安裝排氣裝置,以利于排除輥筒、管線中的空氣,否則系統運行時會產生異響,嚴重時可能會在高溫狀態下產生氣爆。

   2、在過濾器的上游和下游應安裝壓力表,以監測過濾器的狀況。當壓差升高時則需要清洗、更換濾網。

   3、檢查金屬軟管結構、長度是否合適。金屬軟管的作用是降低和減弱輸送流體壓力脈動所引起的振動、設備在運轉過程中所引起的振動以及同心度、垂直度、偏擺等對密封性能和使用壽命的影響。金屬軟管不得過長或過短,安裝后的金屬軟管不應受拉、受壓、扭轉或產生永久變形,以用手輕微晃動為最佳,否則旋轉接頭受金屬軟管外力拉扯而產生搖晃及摩擦阻力增大,加快密封失效。旋轉接頭與管道的連接必須通過金屬軟管,嚴禁直接通過硬管連接旋轉接頭與管道。

   4、止轉支撐的安裝。旋轉接頭安裝后,除RX系列旋轉接頭因扭矩比較小無需止轉外,其他系列旋轉接頭必須加裝止轉支撐裝置,避免旋轉接頭旋轉時瞬間啟動扭矩導致金屬軟管受力而過早失效。有些用戶用拉緊金屬軟管的方法實現旋轉接頭的止轉,這是極不規范的做法,嚴禁用軟管或膠管替代止轉支撐來抵消摩擦轉矩!

   5. 熱水及導熱油旋轉接頭應在循環狀態下逐漸升溫,嚴禁高溫介質直接快速接入運行系統。

   6、防護裝置的安裝。對于高速、高壓及高溫的生產線,旋轉接頭及金屬軟管應加裝防護裝置,以免泄漏造成事故。

   以上是旋轉接頭有關安裝情況的匯總,希望能對您的安裝起到指導作用。當您對旋轉接頭的安裝有任何疑問時,請致電江蘇貝內克密封科技有限公司,我們將免費為您提供技術支持。
