之前有很多客戶來電咨詢旋轉接頭的選型問題,不知如何選擇,尤其是螺紋連接的旋轉接頭,在螺紋旋向上經常弄反,事后再采取補救措施,勞神傷財。
要正確的選型旋轉接頭,先來了解一下旋轉接頭的作用及分類。旋轉接頭是一種將流體介質從靜態系統輸入到動態旋轉系統的過渡連接密封裝置。正確的選用旋轉接頭,可以充分發揮其使用性能,延長使用壽命,提高設備的工作效率。旋轉接頭的分類標準有很多,可以根據流通的介質、通路數、密封形式、溫度、壓力、轉速等進行分類。
1、根據使用介質不同,可分為導熱油旋轉接頭、蒸汽旋轉接頭、水旋轉接頭、壓縮空氣旋轉接頭等。
2、根據通路數不同,可分為單通旋轉接頭、雙通旋轉接頭和多通旋轉接頭。
3、根據密封形式不同,可分為機械密封旋轉接頭和液壓密封旋轉接頭。
4、根據壓力不同,可分為低壓旋轉接頭、中壓旋轉接頭和高壓旋轉接頭。
5、根據溫度不同,可分為常溫旋轉接頭和高溫旋轉接頭。
6、根據轉速不同,可分為低速旋轉接頭和高速旋轉接頭。
旋轉接頭選型時,首先根據設備的結構及工作原理確定旋轉接頭是單通、雙通還是多通:如果輸入介質與輸出介質分別在設備的兩側,需選用單通路旋轉接頭;
如果輸入介質與輸出介質在設備的同一側,則選擇雙通路旋轉接頭;
如果設備要求輸送多種介質或?qū)⒔橘|(zhì)輸送到多個位置,則要選用多通路旋轉接頭。其次根據輸入、輸出介質流量選擇旋轉接頭的通徑。
再次根據介質的壓力、溫度及輥筒的轉速選擇與其相適應的旋轉接頭。
最后根據輥筒與旋轉接頭轉動軸的連接形式確定旋轉接頭采用法蘭連接或螺紋連接以及內管的連接形式。
1、旋轉接頭轉動軸與輥筒的連接形式
旋轉接頭轉動軸與輥筒的連接形式主要有螺紋連接和法蘭連接,螺紋連接主要有英制螺紋、美制NPT螺紋、公制螺紋等,法蘭連接有快換法蘭連接和固定法蘭連接。

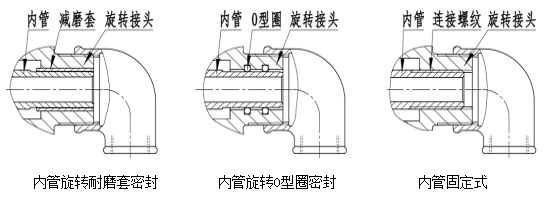

2、內管連接形式主要有內管旋轉式和內管固定式兩種(如下圖)。
(1)內管旋轉式
內管安裝在旋轉接頭尾端,與輥筒和旋轉接頭轉動軸同步旋轉,通過O形圈或減磨套密封將進、出口介質分開。注意內管與安裝孔確保合適的配合公差,配合太緊會影響旋轉接頭的使用壽命,配合太松將影響輥筒的加熱或冷卻效果。
(2)內管固定式
內管安裝在旋轉接頭尾端,通過螺紋與旋轉接頭連接,在輥筒與旋轉接頭轉動軸同步旋轉時內管靜止不轉。需特別注意的是,對于采用螺紋連接的輥筒,內管螺紋的旋向應與輥筒螺紋的旋向保持一致。
關于客戶咨詢最多的兩個問題
1、旋轉接頭螺紋旋向的選擇(如下圖)。

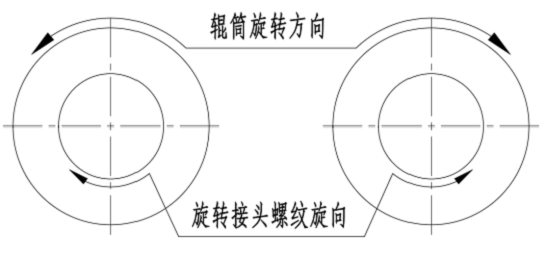

輥筒旋轉方向與旋轉接頭螺紋旋向的判別
(1)如果設備僅向一個方向旋轉,旋轉接頭與設備的連接形式可以采用螺紋連接或法蘭連接;如果設備向兩個方向旋轉,則只能采用法蘭連接。
(2)對于采用螺紋連接的旋轉接頭,要切記旋轉接頭的螺紋旋向與輥筒的旋轉方向相反,即站在安裝旋轉接頭的一端看輥筒,如果輥筒順時針旋轉則選擇左旋螺紋的旋轉接頭,如果輥筒逆時針旋轉則選擇右旋螺紋的旋轉接頭。
2、內管長度的確定

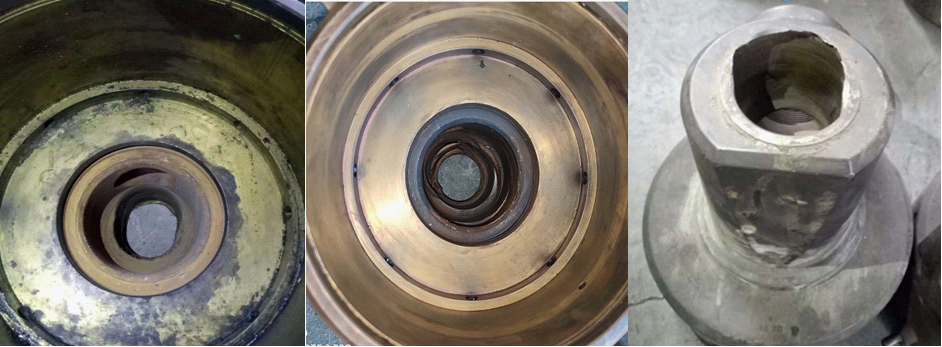

對于內管旋轉的旋轉接頭,當內管太長時,會導致旋轉接頭跳動、偏磨,從而影響密封效果,縮短旋轉接頭的使用壽命。在這種情況下,可以將旋轉接頭的內管做成兩段,在每段內管上加上支撐,既能將內管的跳動降到最低,又能限制內管的軸向竄動,保證了旋轉接頭安裝后平穩運轉。例如:布魯克納生產線配梅爾旋轉接頭DXSR280K這種情況比較普遍,下圖是由于內管太長,導致內管跳動大,軸向竄動厲害,以致于殼體偏磨嚴重、螺紋磨穿。
當您對旋轉接頭的選型有任何疑問時,請致電江蘇貝內克密封科技有限公司,或者將工作參數告訴我們,我們?yōu)槟x型。
