QQ型雙支桿支撐旋轉接頭常見故障診斷

發布時間:2022.07.07
字號: A A A
瀏覽量:862

   貝內克QQ系列蒸汽旋轉接頭在化纖、染整、食品、瓦楞紙箱及造紙等行業得到廣泛應用,其運行穩定、壽命長、易維護等特點贏得了客戶的普遍認可。但是如果不規范安裝往往會使其運行效果大打折扣。

   首先我們了解一下QQ型旋轉接頭有何特點呢?


  A、懸浮式球面密封環,內部無軸承支撐:摩擦扭矩小,密封可靠,適于較高轉速。

  B、外部雙支撐桿支撐:更平穩可靠。如果支撐桿尺寸或安裝不正確將影響旋轉接頭使用壽命甚至失效。

  今天我們重點關注QQ型旋轉接頭安裝注意事項。

1、安裝前準備:

  1、旋轉接頭轉運過程中應避免撞擊、跌落或異物落入旋轉接頭內部。

  2、檢查并清潔管道和輥筒內部。新設備應特別注意,以避免異物進入旋轉接頭引起密封面的異常磨損。

2. 支撐桿安裝:

  1、檢查支撐桿結構、直徑、長度是否合適。支撐桿中段與支耳接觸應是光滑的機加工面,不得帶有橢圓、彎曲或螺紋,以避免卡阻;

  2、支撐桿的直徑應比支耳孔小0.5~1mm,若支撐桿直徑太小旋轉接頭容易偏心、搖晃;

  3、支撐桿兩端應有螺紋,并加裝雙螺母防脫落,螺母與支耳間必須留有必要的磨損退讓間隙(通常10mm左右,不同規格有差異),否則將不能補償磨損導致泄漏;

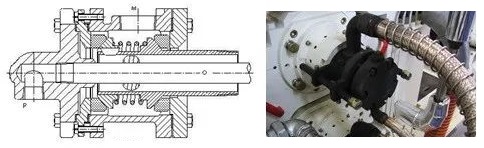

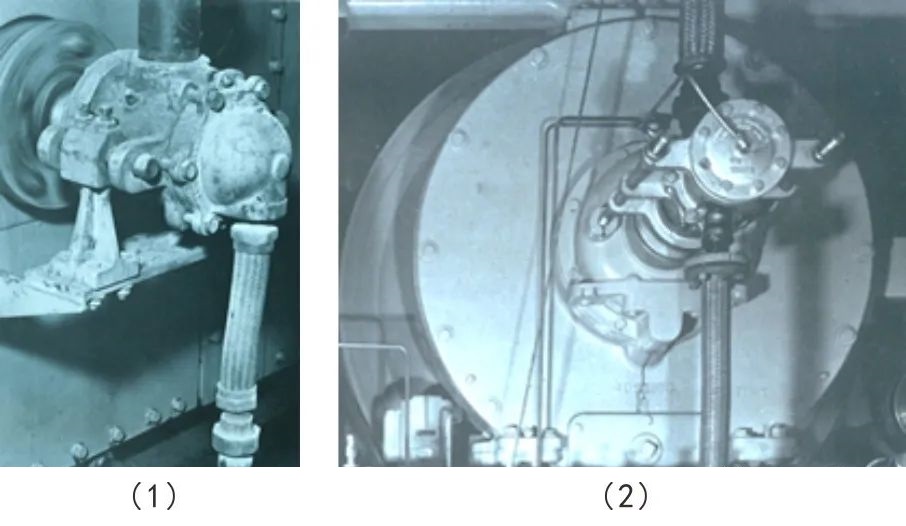

  4、支撐桿通常有兩種固定方式:(1)支座式;(2)軸承座式

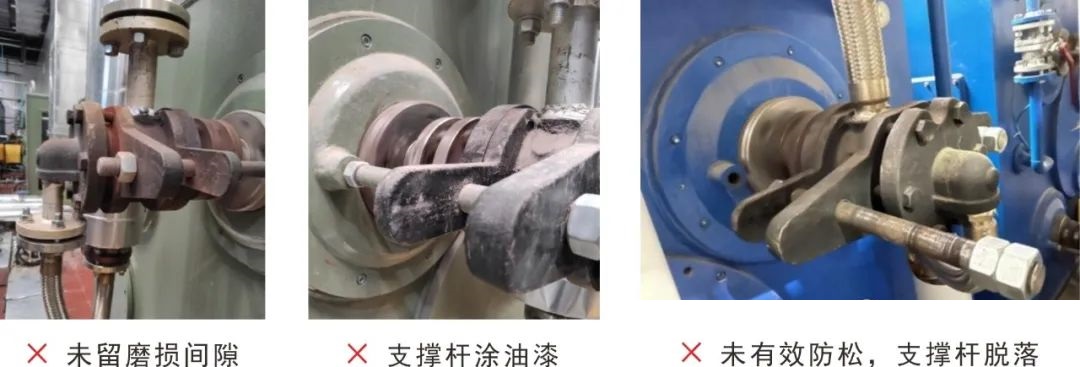

※ 支撐桿安裝常見錯誤:


3. 快換法蘭與軸頭法蘭連接

  快換法蘭式旋轉接頭外管端部采用紫銅墊密封,螺栓必須分步對稱旋緊,嚴禁一次性旋緊。因?yàn)檫@樣可能導致密封面受力不均導致泄漏,不及時處理將可能發生汽蝕,損壞外管端面和軸頭法蘭。

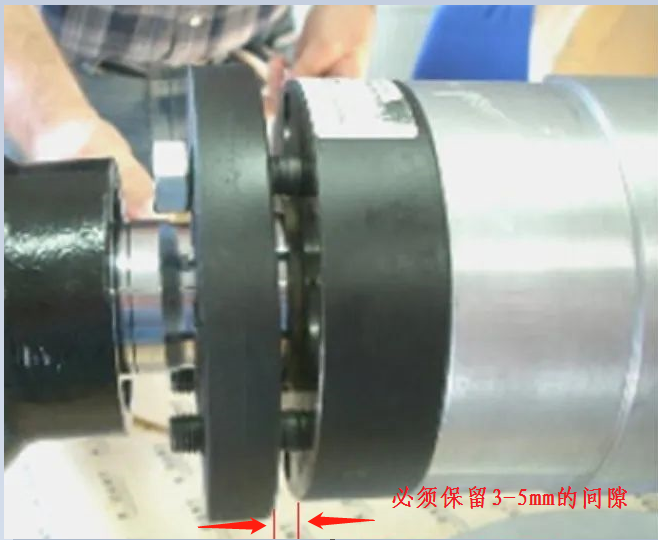

  對稱旋緊后的快換法蘭與軸頭法蘭不能貼合在一起,其間應留有3~5mm的均勻間隙。


4. 檢查外管與底蓋間隙是否均勻

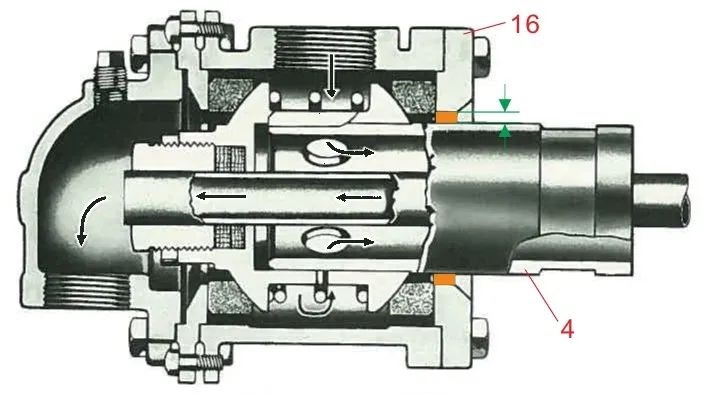

  旋轉接頭安裝完成后,測量外管(4)和底蓋(16)的徑向間隙,均勻性誤差不超過±0.5mm。


  若偏差過大說明旋轉接頭不同心,通常是由于支撐桿偏心或法蘭壓偏所致。需要查找原因,重新調整。

5. 特別注意:

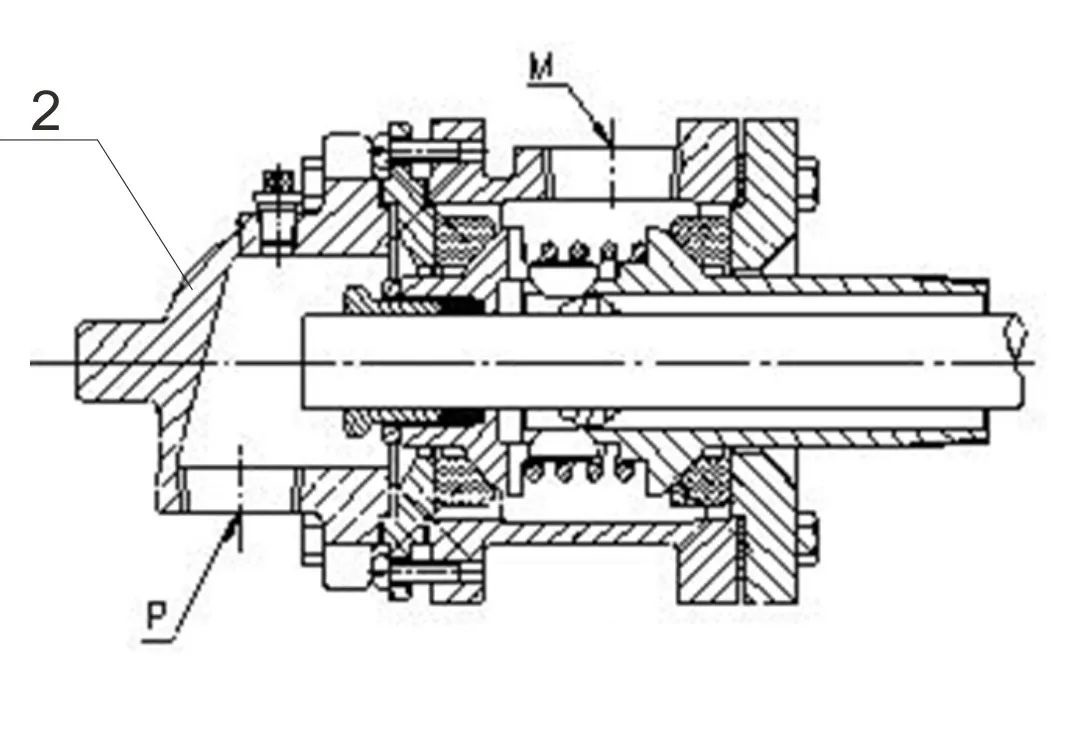

  QQ型旋轉接頭安裝時,先把端蓋2#取下,當安裝好內管后再把端蓋裝上。注意一定按照貝內克QQ型旋轉接頭安裝指南要求的扭矩安裝填料壓蓋和鎖緊螺母。


6. 合適的金屬軟管

選用合適長度的金屬軟管對旋轉接頭的運行至關重要,較短的金屬軟管會拉扯旋轉接頭,不僅影響密封補償,而且會造成石墨環偏磨,大大縮短使用壽命,建議使用推薦長度金屬軟管。

※ 常見故障原因分析

QQ型旋轉接頭常見故障診斷及解決方

問題

可能原因

解決方法

快換法蘭連接處漏氣

忘記裝紫銅墊

加裝墊片

快換法蘭螺栓未對稱旋緊

重新調整快換法蘭

快換法蘭與軸徑法蘭間沒有間隙,紫銅墊片未壓緊

檢查設計尺寸,確保3-5mm的間隙

密封面損壞或有異物

檢查、清潔

殼體、端蓋、中蓋、底蓋等處?kù)o密封處漏氣

螺栓未旋緊或石墨墊片失效

旋緊螺栓或更換新的石墨墊片

金屬軟管與旋轉接頭的連接處漏氣

未旋緊或未纏繞合適的密封材料

旋緊或纏繞合適的密封材料


外管與底蓋間漏氣

設備中殘留的垃圾損傷石墨環密封面

清理設備垃圾,更換新的石墨環備件

支撐桿偏心

調整支撐桿位置,確保外管與底蓋間隙均勻

支撐桿與接頭的支耳之間沒有預留合適補償間隙

調整支撐桿上螺栓,預留合適的補償間隙

未使用符合設計要求直徑的支撐桿導致接頭密封補償失效

更換符合設計要求直徑的支撐桿

金屬軟管拉扯接頭密封補償失效

更換符合設計要求長度的金屬軟管

試機就漏氣

安裝偏心、雜質、運轉損傷

根據安裝指導書檢查安裝步驟或聯系貝內克公司

以上幾點希望能對您有所幫助,如需詳細信息請聯系我們。推薦合適的產品,指導用戶正確安裝并長期平穩運行是我們的一貫追求。
