旋轉接頭(也稱為回轉接頭和旋轉聯軸器)將流體從固定源傳輸?shù)叫D(zhuǎn)設備。從理論上講,旋轉接頭是簡單的機械裝置。它們由兩個主要部件組成:連接到入口管或軟管的固定部件,和連接到旋轉機器或設備的旋轉部件。軸承可促進平穩的旋轉運動,而密封件則可將流體介質保持在內部,并防止污染物進入。
旋轉接頭具有內部流體通道,并提供各種配置。單通路旋轉接頭只有一個通道,并且只能沿一個方向流動。雙通路旋轉接頭包含兩個通道,允許流體流入和流出旋轉接頭。雙通路旋轉接頭通常用于加熱或冷卻應用。
另外,一些雙通路旋轉接頭包含端口,以方便使用外部虹吸管,該虹吸管用于排空蒸汽加熱系統中的冷凝水或傳熱流體。虹吸管可以是固定的或旋轉的。旋轉虹吸管隨機器輥筒或烘干機旋轉,而固定虹吸管則被牢固固定。
蒸汽和熱油
在諸如紙和紡織品干燥筒,橡膠廠,混合機和壓光機等應用中發現的諸如蒸汽或熱油之類的加壓介質的傳輸需要專門的聯合以實現最佳性能。在這些苛刻的應用中,結構材料,軸承和密封件是重要的標準。
蒸汽應用中的旋轉接頭必須能夠承受高壓和高溫。一種這樣的應用是造紙機中的干燥器部分,其消耗了機器總能量成本的約65%。通過提高機器效率和降低運營成本,優化干燥機的蒸汽傳輸性能可以對造紙機的質量和經濟性產生重大影響。通過更新旋轉接頭來消除蒸汽損失可以通過多種方式幫助您,包括消除溢流,降低高壓差,減少高動力蒸汽的使用并最大限度地延長密封件的使用壽命。
精密密封熱油是一個獨特的挑戰。當油流過密封件并與氧氣混合時,會形成焦炭,這是一種富含碳的硬固體材料。如果不加處理,焦炭將附著在旋轉接頭的表面并擴散,最終導致旋轉接頭及其可能維修的設備發生故障。如果發現有積碳,則應拆開接頭并檢查碳密封環是否有劃痕。密封圈損壞可能表明油中有顆粒。
如果沒有污染的跡象,則結焦的現象可能表明管道問題,從而在接頭上引入了不必要的應力,或者在旋轉接頭和旋轉設備之間出現了未對準問題。這些問題中的任何一個都可能隨著時間的流逝而損害旋轉接頭并導致泄漏或故障。這也可能表明旋轉接頭不適合該應用。
貝內克的不同之處-SA型旋轉接頭
江蘇貝內克密封科技有限公司是國內領先的旋轉接頭制造商之一。貝內克制造全系列的旋轉接頭,包括專門為應對蒸汽和熱油應用的苛刻挑戰而設計的產品。
江蘇貝內克密封科技有限公司于2020年收購了旋轉接頭制造商昆山貝爾密封技術有限公司,以增加其旋轉接頭產品組合以傳輸加壓流體。貝爾公司成立于2017年,最初是為洗滌行業生產旋轉接頭和金屬軟管的。多年來,公司設計和制造了數百種旋轉接頭。

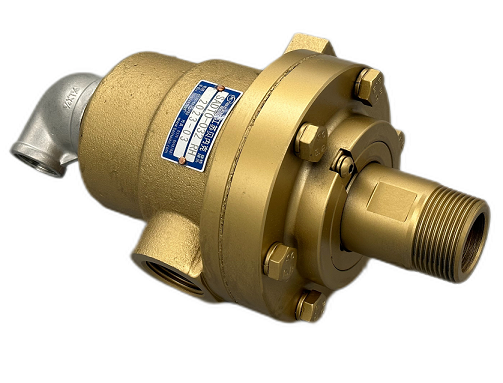

江蘇貝內克密封科技有限公司收購的貝爾產品中有SA型旋轉接頭。SA型具有一下特征:
碳石墨球形密封件,可在所有方向上移動而不會泄漏
寬間隔的碳石墨滑動軸承與競爭產品相比,具有更高的剛性,更長的使用壽命以及更少的擺動和跳動
與蒸汽和熱油應用的競爭產品相比,SA型具有許多優勢。SA型采用硬化轉子和鍍鎳端蓋制造,在高壓下具有出色的使用壽命。
兩個間距較大的軸承,通過熱收縮組裝,使其處于壓縮狀態, 與競爭產品中的單中心,自由浮動軸承相比,它提供了一種更穩定,擺動更少的系統。
其他熱油和蒸汽旋轉接頭中的密封處于張緊狀態,而SA型密封則處于壓縮狀態。碳石墨在壓縮下比在拉伸下強近五倍。這種額外的強度使SA型具有更大的抗沖擊性以及蒸汽和水擊的能力。
當介質是熱油或蒸汽時,計劃外的故障或停機可能會造成巨大的成本并具有潛在的危險。貝內克SA型包括一個內置的外部密封件磨損指示器,該指示器可以發出足夠的提前通知來安排停機并進行預防性維護。
SA型的另一個特點是,與某些競爭對手不同,用于使密封件處于壓縮狀態的彈簧不在流動路徑中,這會導致高速流動的密封件顫動。
熱收縮的優點包括將軸承固定到殼體上并防止軸承脫落。
貝內克的SA型具有多種配置,可滿足任何蒸汽或熱油應用需求。所有SA型產品均具有兩個間距較大的碳石墨襯套和處于壓縮狀態的碳密封件。
貝內克的SA型旋轉接頭具有多種配置,可為任何蒸汽和熱油應用提供卓越的性能。在壓縮狀態下組裝的間距較大的碳石墨軸承可提供更穩定,無晃動的系統。密封件也處于壓縮狀態,允許在所有方向上移動而不會泄漏。與競爭產品相比,這種簡單而堅固的旋轉接頭產生了更可靠,更耐用的設計,使用壽命更長。
