結構特點
? 平衡式機械密封設計,采用不銹鋼彈簧補償磨損,壽命更長久。
? 密封材料更是從德國進口耐磨碳化鎢材料,保證高品質,高耐壓。
? 雙軸承,采用進口軸承保證高轉速下偏擺與游隙在理想的范圍。
? 不銹鋼轉軸是經過熱處理與研磨加工,保證剛性長久不變形,沒有偏心力。
? 一對磨擦副,采用鏡面研磨級加工,保證長壽命與高耐壓力。

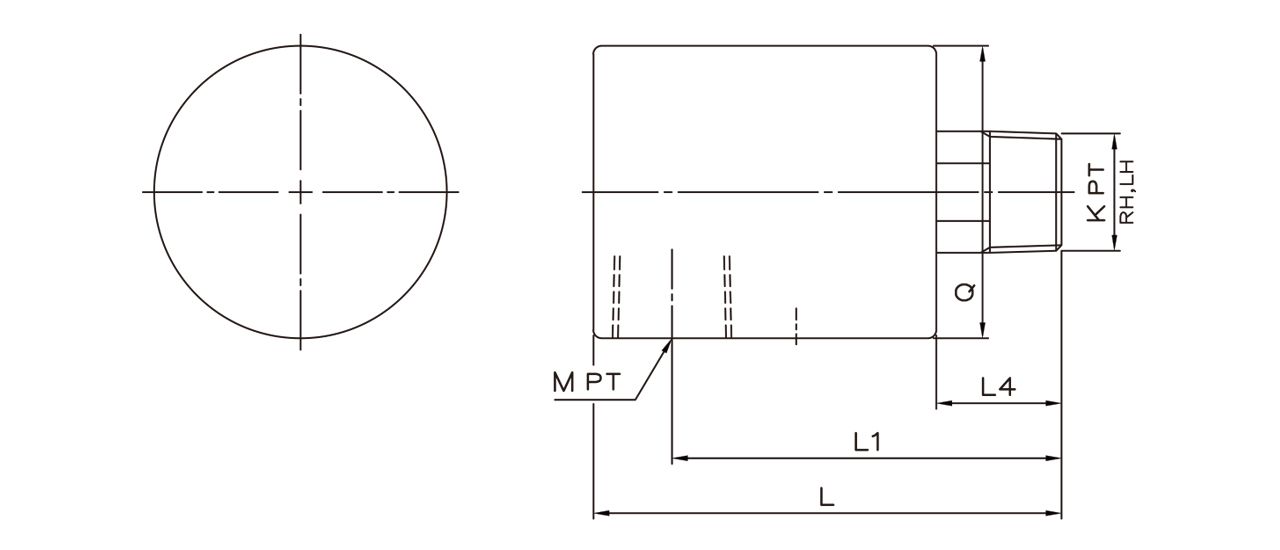

單通路
正常尺寸 | K | M | L | L1 | L4 | Q | |
---|---|---|---|---|---|---|---|
10A | 3/8" | 3/8" | 3/8" | 102 | 87 | 27 | 45 |
15A | 1/2" | 1/2" | 1/2" | 116 | 100 | 30 | 57 |
20A | 3/4" | 3/4" | 3/4" | 134.5 | 114 | 33 | 67 |
25A | 1" | 1" | 1" | 150 | 125 | 36 | 74 |
32A | 1.1/4" | 1.1/4" | 1.1/4" | 167 | 140 | 39 | 88 |
40A | 1.1/2" | 1.1/2" | 1.1/2" | 182 | 148 | 42 | 93 |

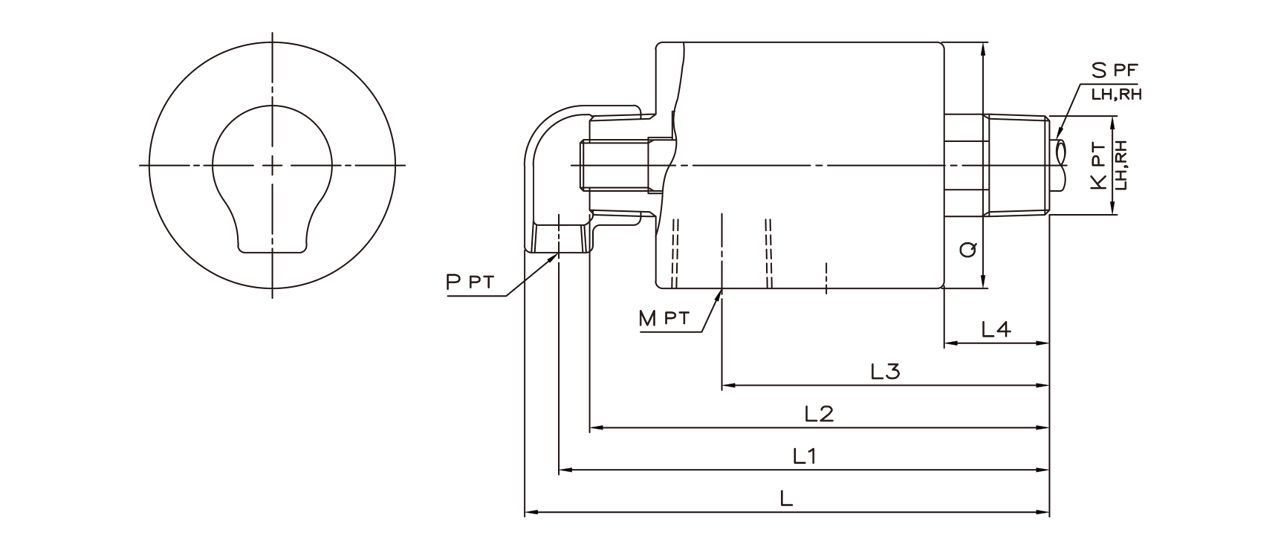

雙通路
正常尺寸 | K | M | P | S | L | L1 | L2 | L3 | L4 | Q | |
---|---|---|---|---|---|---|---|---|---|---|---|
10A | 3/8" (B) | 3/8" | 1/4" | 1/4" | 7 | 136 | 126 | 115 | 86 | 27 | 45 |
15A | 1/2" (B) | 1/2" | 3/8" | 3/8" | 1/8" | 157 | 145.5 | 131 | 100 | 30 | 57 |
20A | 3/4" (B) | 3/4" | 1/2" | 1/2" | 1/4" | 179 | 165 | 148 | 112 | 33 | 67 |
25A | 1" (B) | 1" | 1/2" | 1/2" | 3/8" | 192 | 178 | 157 | 120 | 36 | 74 |
32A | 1.1/4" (B) | 1.1/4" | 3/4" | 3/4" | 1/2" | 216 | 199 | 175 | 132 | 39 | 88 |
40A | 1.1/2" (B) | 1.1/2" | 1" | 1" | 3/4" | 235 | 214 | 189 | 140 | 42 | 93 |
