15年專注旋轉接頭研發制造
為您提供流體輸送最佳解決方案
專業技術&優質產品，贏得客戶信賴，追求卓越、敢于創新，貝爾團隊一直用專業的技術打造出滿足客戶需求、贏得客戶信賴的優質產品，10年來，我們的產品遍及全球各個角落。
| 流體 | 壓力 | 溫度 | 轉速 |
| 冷卻水 | 1.0MPa | 90℃ | 3500RPM |
| 熱水 | 1.0MPa | 120℃ | 1500RPM |
| 導熱油 | 0.6MPa | 180℃ | 1000RPM |
| 注意：隨著介質、口徑、壓力、轉速、溫度的變化，其使用極限也不同。在特殊條件下，請與貝內克公司聯系，已確定安全極限。 | |||
?兩個精密進口深溝球軸承支撐，轉動平穩； ?黃銅殼體，不銹鋼外管耐腐蝕，可長期應用在復雜工況 ?采用精細陶瓷材料和碳密封圈的組合，具有高轉速，低轉矩性能 ?平衡式機械密封設計結構，降低壓力變化負荷對密封面的影響，延長使用壽命； |

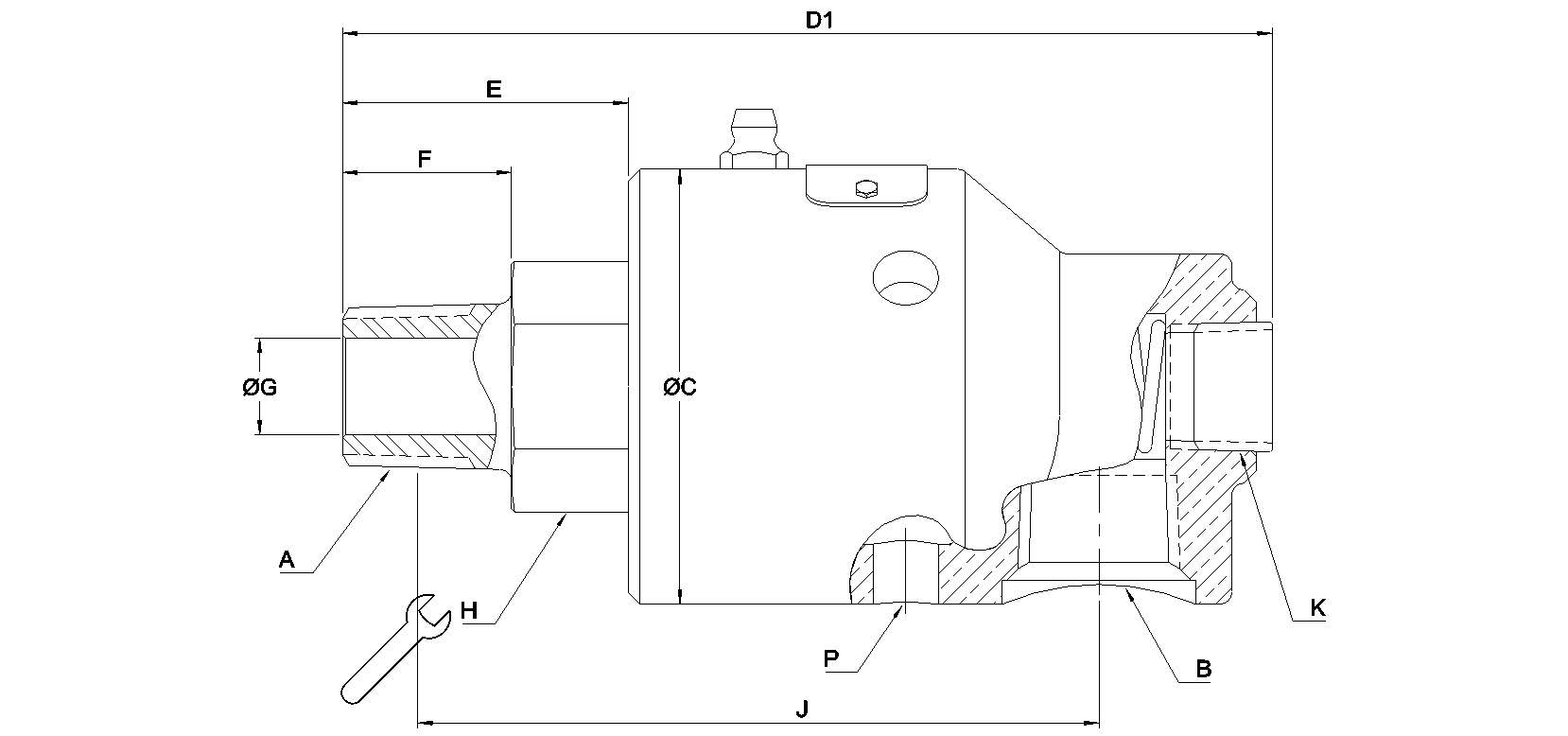

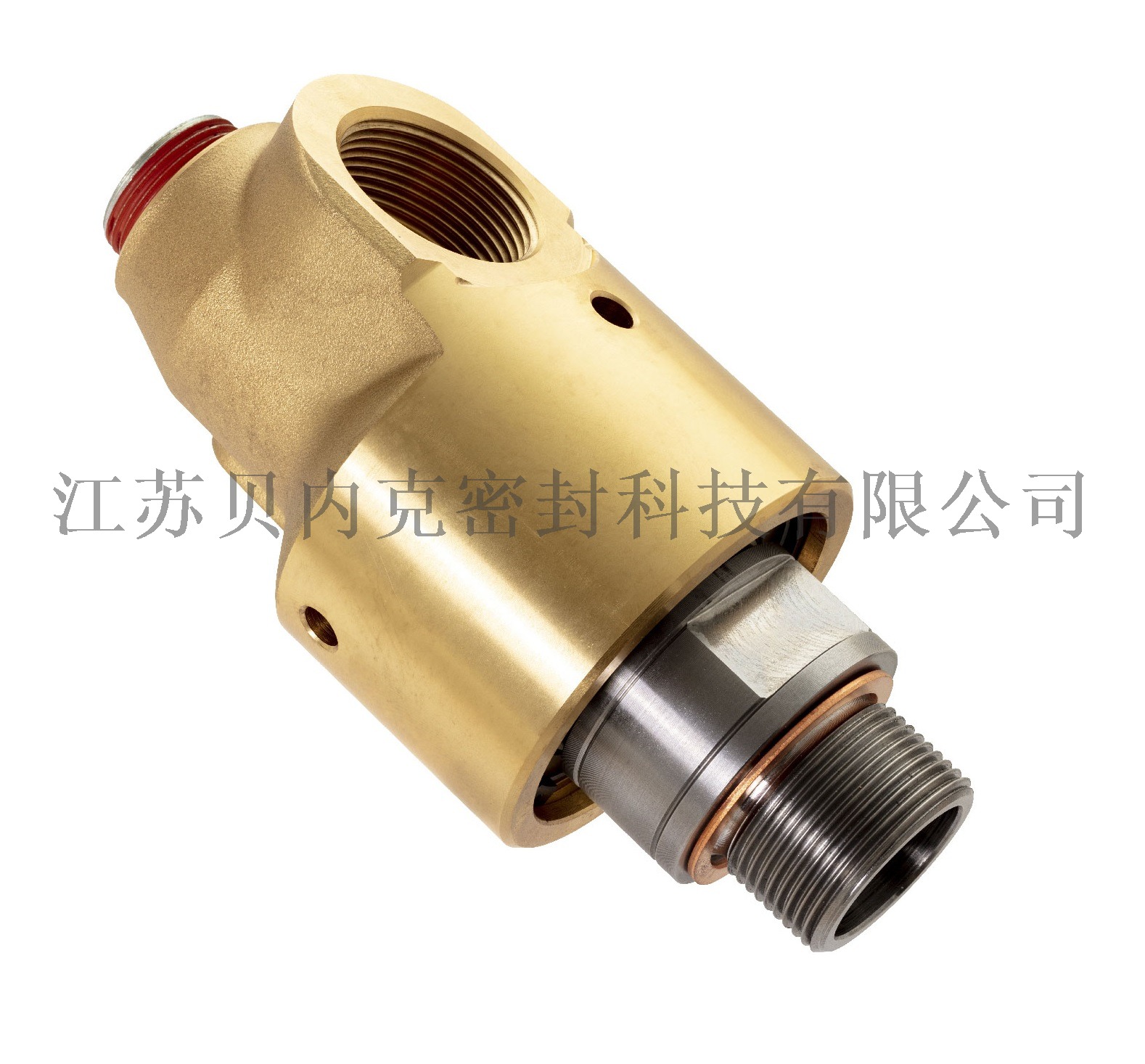

單通路
| DN | A | B | C | D1 | E | F | G | H | J | K | P | KG |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | R3/8" | Rc3/8" | φ45 | 100 | 26 | 16 | φ9.5 | 22 | 64 | Rc1/4" | φ8.6（3×120°） | 0.6 |
| 15 | R1/2" | Rc1/2" | φ57 | 119 | 35 | 19 | φ12.7 | 30 | 79 | Rc3/8" | φ8.6（3×120°） | 1.2 |
| 20 | R3/4" | Rc3/4" | φ73 | 136 | 34 | 19 | φ17.5 | 36 | 95 | Rc1/2" | φ8.6（3×120°） | 2.1 |
| 25 | R1" | Rc1" | φ83 | 163 | 42 | 22 | φ25 | 36 | 108 | Rc3/4" | φ8.6（3×120°） | 3.1 |
| 32 | R1-1/4" | Rc1-1/4" | φ91 | 189 | 54 | 28 | φ31.8 | 46 | 119 | Rc1" | φ8.6（3×120°） | 4.1 |
| 40 | R1-1/2" | Rc1-1/2" | φ108 | 228 | 72 | 29 | φ38 | 55 | 149 | Rc1-1/4" | φ8.6（3×120°） | 6.7 |
| 50 | R2" | Rc2" | φ118 | 248 | 65 | 29 | φ47.6 | 60 | 165 | Rc1-1/4" | φ8.6（3×120°） | 7.6 |
本主頁的內容有可能因產品功能改進或者其它原因，不經預告而發生變更，因此請予諒解。

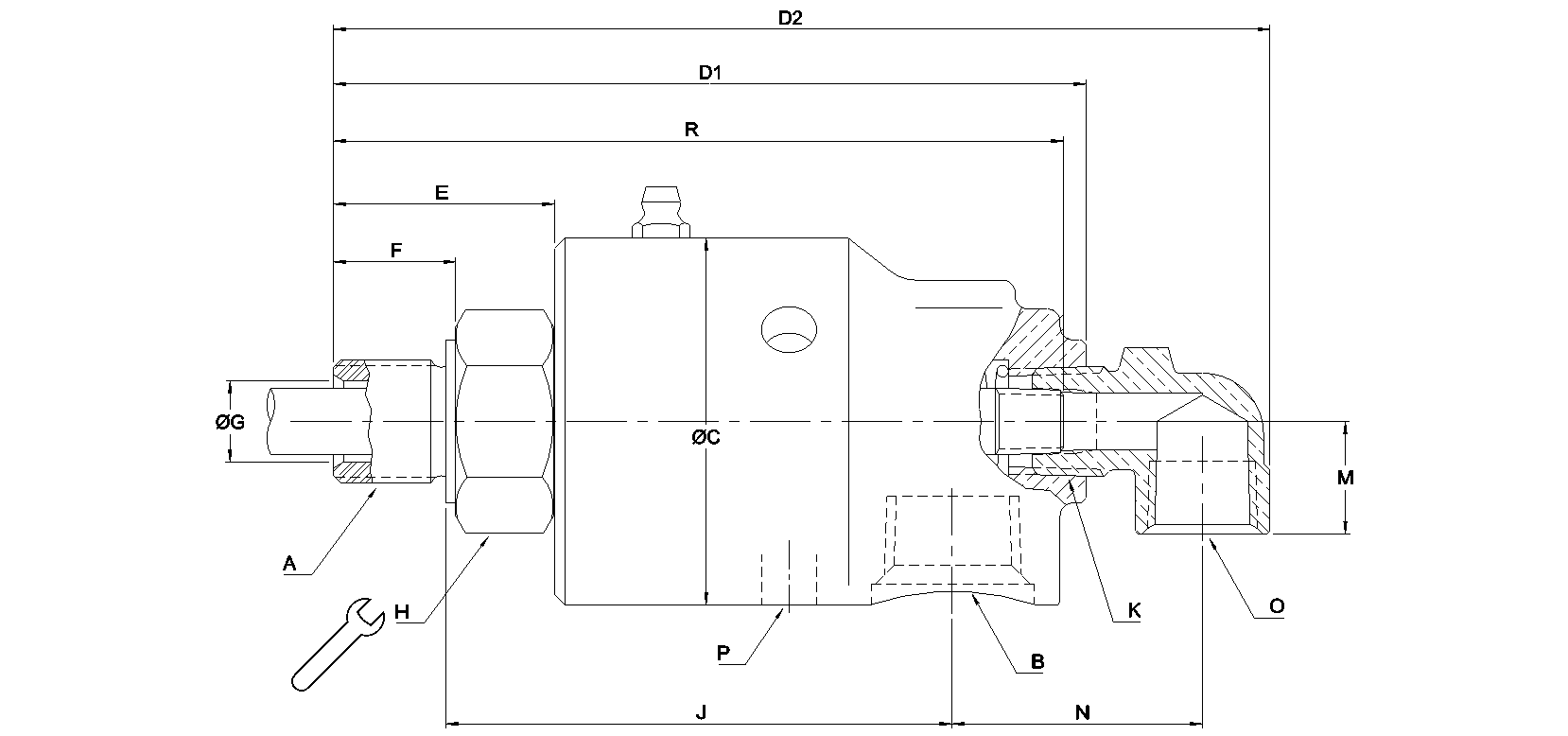

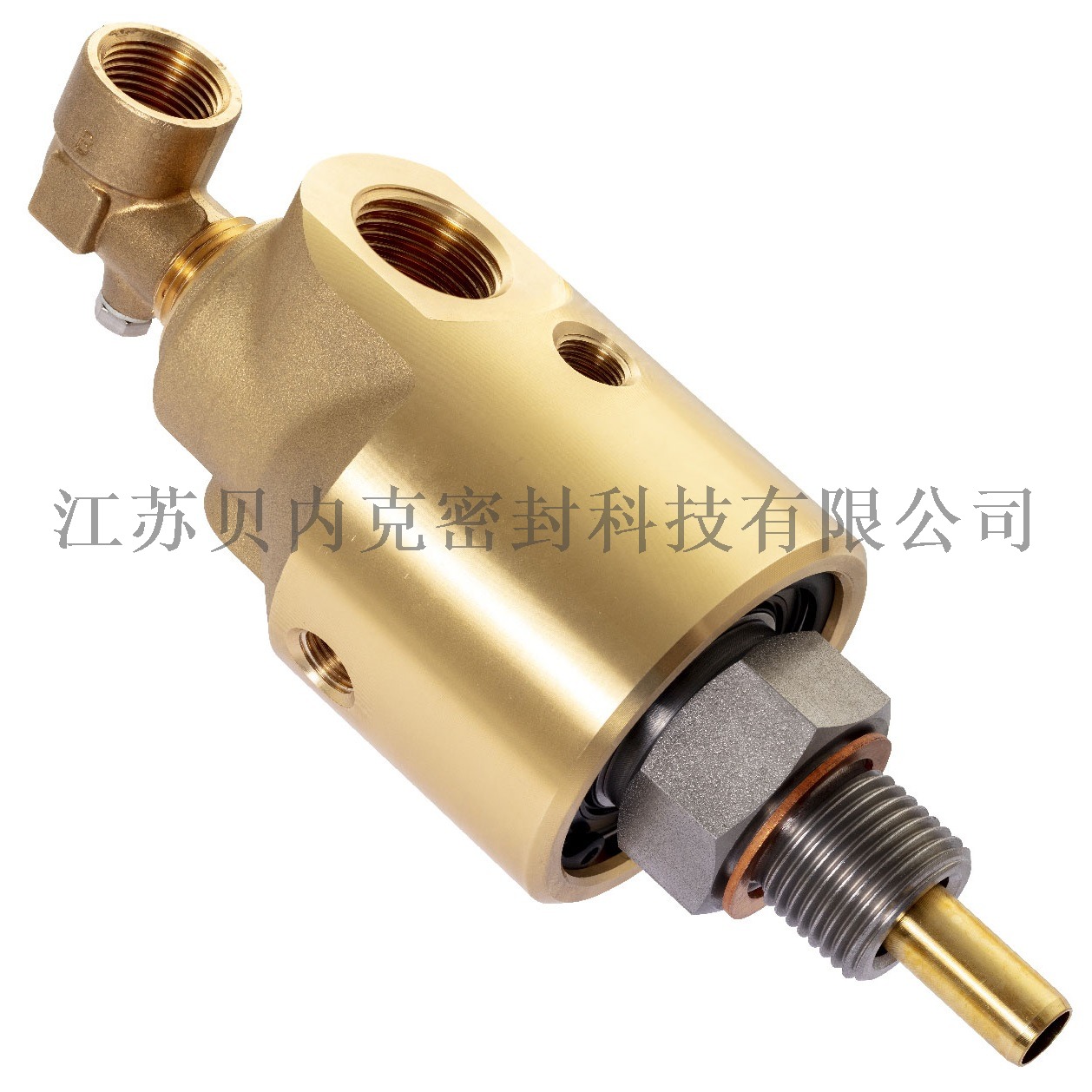

雙通路（靜態內管）
| DN | A | B | O | C | D1 | D2 | E | F | G | H | J | P | K | M | N | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | R3/8" | Rc3/8" | Rc1/4" | φ45 | 100 | 124 | 26 | 16 | φ9.5 | 22 | 64 | φ8.6（3×120°） | Rc1/4" | 18 | 36 | 99 |
| 15 | R1/2" | Rc1/2" | Rc3/8" | φ57 | 119 | 147 | 35 | 19 | φ12.7 | 30 | 79 | φ8.6（3×120°） | Rc3/8" | 18 | 40 | 118 |
| 20 | R3/4" | Rc3/4" | Rc1/2" | φ73 | 136 | 171 | 34 | 19 | φ17.5 | 36 | 95 | φ8.6（3×120°） | Rc1/2" | 26 | 46 | 137 |
| 25 | R1" | Rc1" | Rc1/2" | φ83 | 163 | 200 | 42 | 22 | φ25 | 36 | 108 | φ8.6（3×120°） | Rc3/4" | 28 | 59 | 161 |
| 32 | R1-1/4" | Rc1-1/4" | Rc3/4" | φ91 | 189 | 234 | 54 | 28 | φ31.8 | 46 | 119 | φ8.6（3×120°） | Rc1" | 35 | 72 | 186 |
| 40 | R1-1/2" | Rc1-1/2" | Rc3/4" | φ108 | 228 | 270 | 72 | 29 | φ38 | 55 | 149 | φ8.6（3×120°） | Rc1-1/4" | 38 | 76 | 223 |
| 50 | R2" | Rc2" | Rc1-1/4" | φ118 | 248 | 312 | 65 | 29 | φ47.6 | 60 | 165 | φ8.6（3×120°） | Rc1-1/4" | 45 | 96 | 252 |
本主頁的內容有可能因產品功能改進或者其它原因，不經預告而發生變更，因此請予諒解。

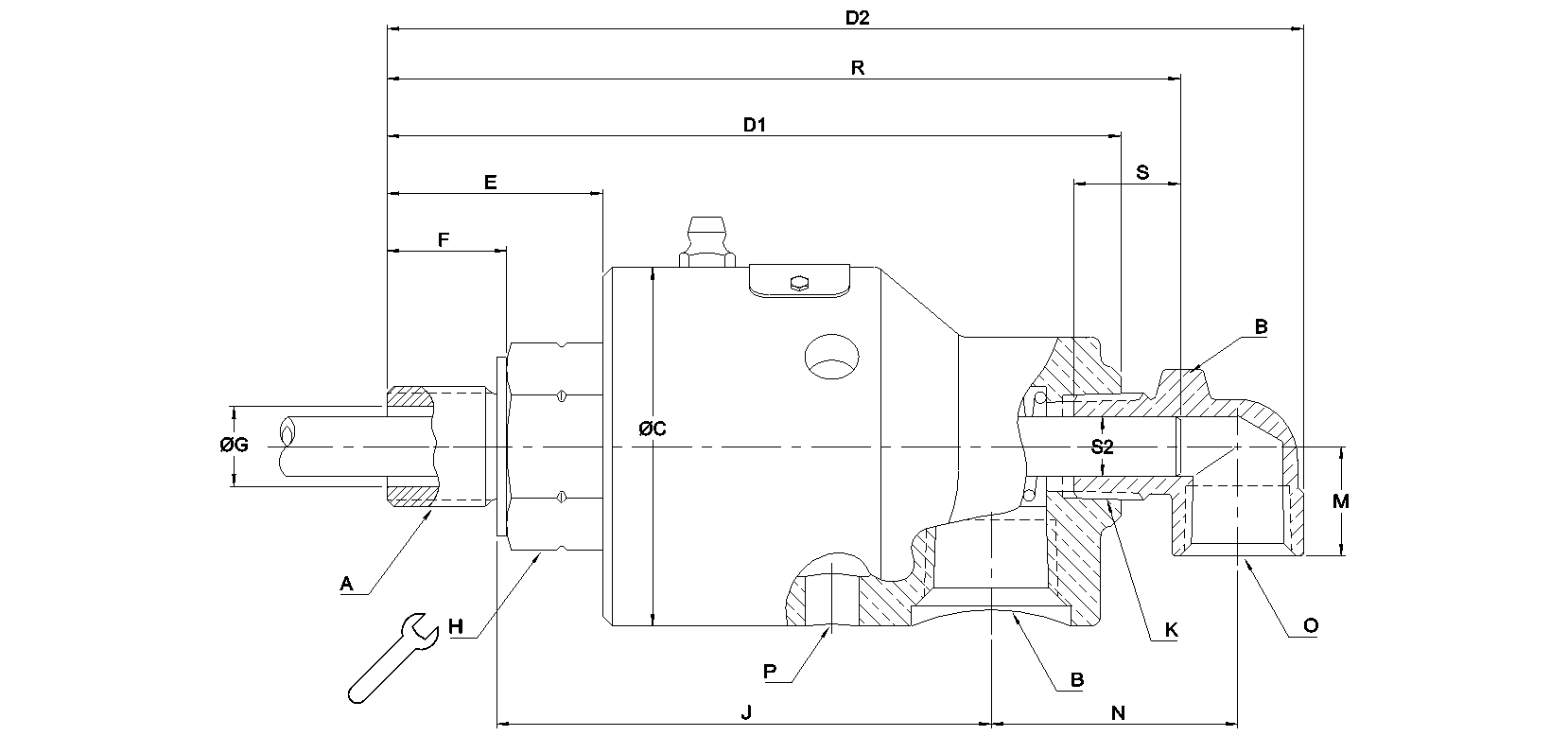

雙通路（轉動內管）
| DN | A | B | O | C | D1 | D2 | E | F | G | H | J | P | K | M | N | R | S2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | R3/8" | Rc3/8" | Rc1/4" | φ45 | 100 | 124 | 26 | 16 | φ9.5 | 22 | 64 | φ8.6（3×120°） | Rc1/4" | 18 | 36 | 103 | 5.8 |
| 15 | R1/2" | Rc1/2" | Rc3/8" | φ57 | 119 | 147 | 35 | 19 | φ12.7 | 30 | 79 | φ8.6（3×120°） | Rc3/8" | 18 | 40 | 124 | 9.8 |
| 20 | R3/4" | Rc3/4" | Rc1/2" | φ73 | 136 | 171 | 34 | 19 | φ17.5 | 36 | 95 | φ8.6（3×120°） | Rc1/2" | 26 | 46 | 143 | 12.8 |
| 25 | R1" | Rc1" | Rc1/2" | φ83 | 163 | 200 | 42 | 22 | φ25 | 36 | 108 | φ8.6（3×120°） | Rc3/4" | 28 | 59 | 171 | 15.8 |
| 32 | R1-1/4" | Rc1-1/4" | Rc3/4" | φ91 | 189 | 234 | 54 | 28 | φ31.8 | 46 | 119 | φ8.6（3×120°） | Rc1" | 35 | 72 | 196 | 21.8 |
| 40 | R1-1/2" | Rc1-1/2" | Rc3/4" | φ108 | 228 | 270 | 72 | 29 | φ38 | 55 | 149 | φ8.6（3×120°） | Rc1-1/4" | 38 | 76 | 238 | 25.8 |
| 50 | R2" | Rc2" | Rc1-1/4" | φ118 | 248 | 312 | 65 | 29 | φ47.6 | 60 | 165 | φ8.6（3×120°） | Rc1-1/4" | 45 | 96 | 253 | 31.8 |
本主頁的內容有可能因產品功能改進或者其它原因，不經預告而發生變更，因此請予諒解。
