氣體通道 | 1~16通道 | 大壓力 | 1.0MPa |
真空壓力 | -1.5KPa | 高轉速 | 200RPM |
材質 | 不銹鋼/鋁合金 | 工作溫度 | -40℃ to 80℃(可定制耐高溫) |
接口尺寸 | M5 | 防護等級 | IP51 |
防震級別 | MIL-SID-810E | 工作濕度 | 10% to 85% RH |
材料 | RoHS認證 | CE認證 | 是 |
結構特點:
可完全替代各系列的SMC氣功旋轉接頭
可通過1/2/4/6/8/10/12/16通道氣壓或真空
轉動扭矩極低
標準接口尺寸為M5
可根據客戶要求定制氣體管徑大小
實心,無中間通孔,體積小

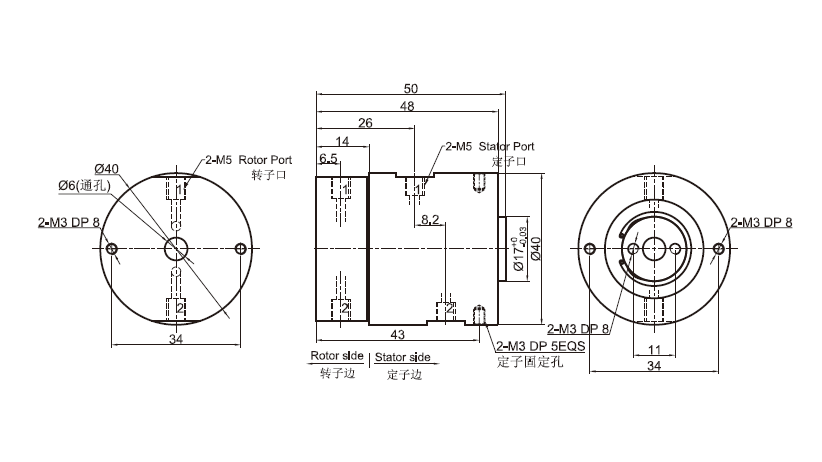

2路氣動旋轉接頭

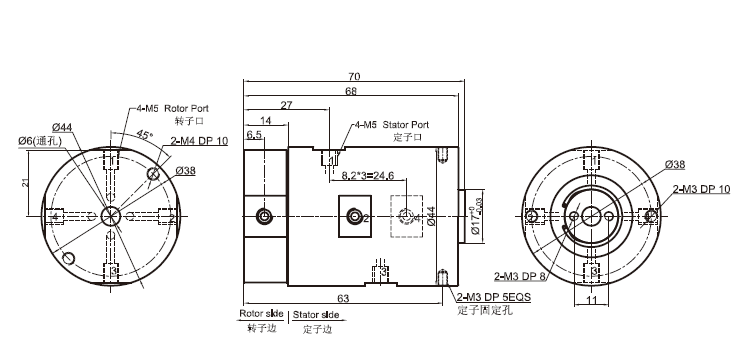

4路氣動旋轉接頭

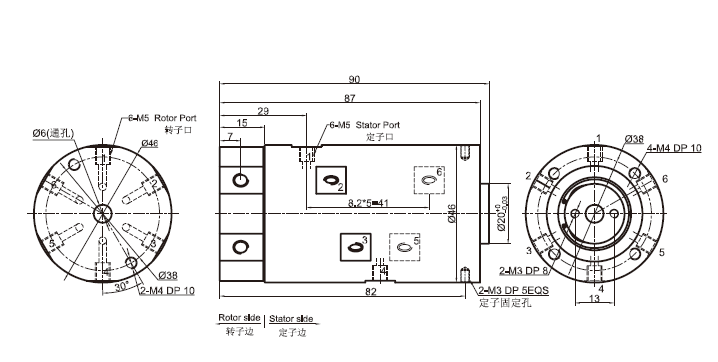

6路氣動旋轉接頭

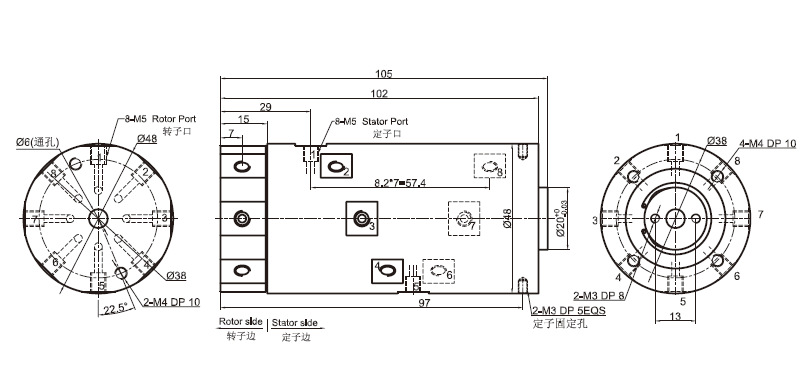

8路氣動旋轉接頭

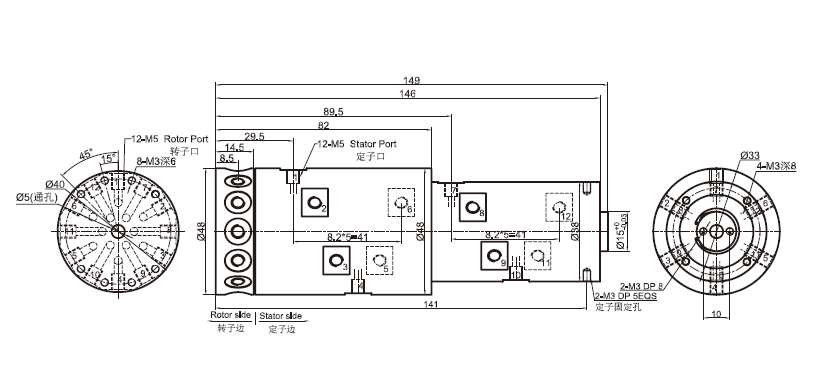

12路氣動旋轉接頭

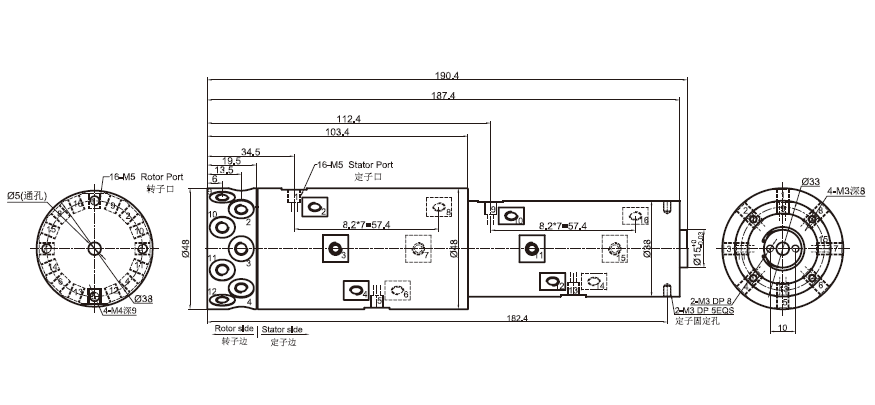

16路氣動旋轉接頭
選型表
MQR系列超低扭矩系列氣動旋轉接頭選型表 | ||||||
型號 | 氣體通道 | 接口尺寸 | 扭矩 | 負真空 | 大壓力 | 高轉速 |
MQR1-M5 | 1 通道 | M5 | 0.2N.m | -1.5kPa | 1MPa | 200RPM |
MQR2-M5 | 2 通道 | M5 | 0.4N.m | -1.5kPa | 1MPa | 200RPM |
MQR4-M5 | 4 通道 | M5 | 0.7N.m | -1.5kPa | 1MPa | 200RPM |
MQR6-M5 | 6 通道 | M5 | 1.1N.m | -1.5kPa | 1MPa | 200RPM |
MQR8-M5 | 8 通道 | M5 | 1.4N.m | -1.5kPa | 1MPa | 200RPM |
MQR10-M5 | 10 通道 | M5 | 1.7N.m | -1.5kPa | 1MPa | 200RPM |
MQR12-M5 | 12 通道 | M5 | 2.0N.m | -1.5kPa | 1MPa | 200RPM |
MQR16-M5 | 16 通道 | M5 | 2.6N.m | -1.5kPa | 1MPa | 200RPM |
