旋轉接頭選型及類型比較,幫助您更好的了解旋轉接頭

發布時間:2024.04.25
字號: A A A
瀏覽量:717

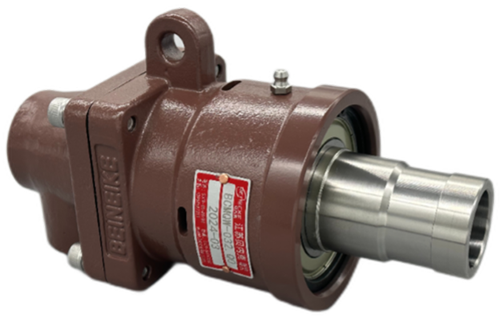

  旋轉接頭也稱為回轉接頭、旋轉連接器或精密連接器,是連接旋轉輥筒和固定管道的密封裝置,在保證特定壓力和溫度的蒸汽、導熱油、水、冷卻液、液壓油等介質流進和流出的同時,確保固定管道與旋轉輥筒之間長期密封不泄漏。旋轉接頭的應用領域非常廣,在新能源、冶金、機床、發電、石油、橡膠、塑料、紡織、印染、制藥、卷煙、食品、飼料加工等行業均發揮關鍵作用。

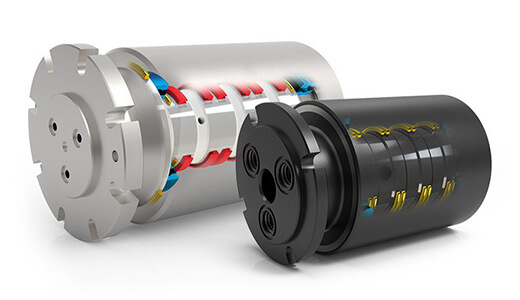

  旋轉接頭是一種可以360°旋轉的單體產品,具有良好的密封性能。根據應用工況、密封形式和安裝方式,旋轉接頭可分為以下幾種類型。

按通道分

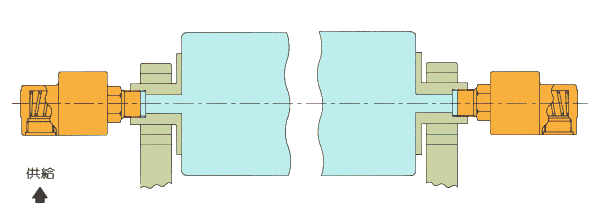

  單通式:如果輸入介質與輸出介質分別在輥筒的兩端,需選用單通路旋轉接頭。


  雙通式:如果輸入介質與輸出介質在輥筒的同一端,則選擇雙通路旋轉接頭。


  多通式:如果設備要求輸送多種介質或?qū)⒔橘|(zhì)輸送到多個位置,則要選用多通路旋轉接頭。


按密封形式分

  彈性膠圈密封類型適用于低速、低溫工況下應用并具有良好密封效果。

  較高轉速及壓力下推薦使用機械密封結構,其中彈簧力將密封環推向拋光表面的摩擦副,補償密封環在工作過程中的磨損間隙,保證了密封面長期有效的接觸和密封性能。在平衡式機械密封中,密封面比壓僅隨著外部載荷壓力的增加而略有增加。對于貝內克PT型旋轉接頭,其密封壓力與其他常規接頭的密封壓力相比是很小的,這樣就大大降低了密封環的磨損,從而延長了其使用壽命。有許多客戶的PT旋轉接頭其使用周期可達8-10年。(在過往接觸中,在某些行業和應用工況下,旋轉接頭壽命最高的超過20年。)

按安裝方式分

  螺紋連接:旋轉接頭尺寸比較小的大多采用螺紋連接方式。安裝方便,直接螺紋擰緊就可以了。

  法蘭連接:采用法蘭連接一般有兩種情況,一是旋轉接頭尺寸較大較重;另一種是介質壓力大或是介質為導熱油。

  旋轉接頭一般直接安裝在輥筒軸頭上,旋轉接頭通常加裝止轉或支撐裝置,避免旋轉接頭旋轉時瞬間啟動或旋轉時旋轉接頭跟轉導致金屬軟管受力而過早失效。貝內克SA、SN、QQ、PT等型號的旋轉接頭必須加裝可靠的外部支撐才能正常運行。旋轉接頭的介質進出口連接處應分別使用兩條相互垂直安裝的金屬軟管,以避免管道荷載直接施加到旋轉接頭上影響密封效果。

  安裝合適的止轉裝置并避免金屬軟管等額外應力。應特別注意確保扭矩限制裝置(止轉桿等)不會限制旋轉接頭密封件磨損后的位移或設備熱膨脹。扭矩限制對于導熱油旋轉接頭非常重要,不然由于管路雜質、結碳等原因?qū)е滦D(zhuǎn)接頭卡死跟轉將會引發事故。

  旋轉接頭有多種配置,貝內克擁有完整的產品組合,需根據輸入、輸出介質流量選擇旋轉接頭的通徑,再根據介質的壓力、溫度及輥筒的轉速選擇與其相適應的旋轉接頭。最后根據輥筒與旋轉接頭轉動軸的連接形式確定旋轉接頭采用法蘭連接或螺紋連接以及內管的連接形式。

  如果您有任何疑問或需要選型方面的需求,請聯系貝內克公司,我們的專家將幫協助您找到最佳解決方案。
