旋轉接頭有時會被設計師和工程師們忽略,當成一種不起眼的零部件。使用者在安裝時缺乏足夠重視,因此導致旋轉接頭在安裝過程中被損壞或非正確安裝。以下是一些最常見的旋轉接頭泄漏原因,以及如何避免泄漏的建議。
一、安裝不當
為了防止旋轉接頭安裝錯誤,或在安裝過程中被損壞,使用正確的安裝方式至關重要。
安裝步驟

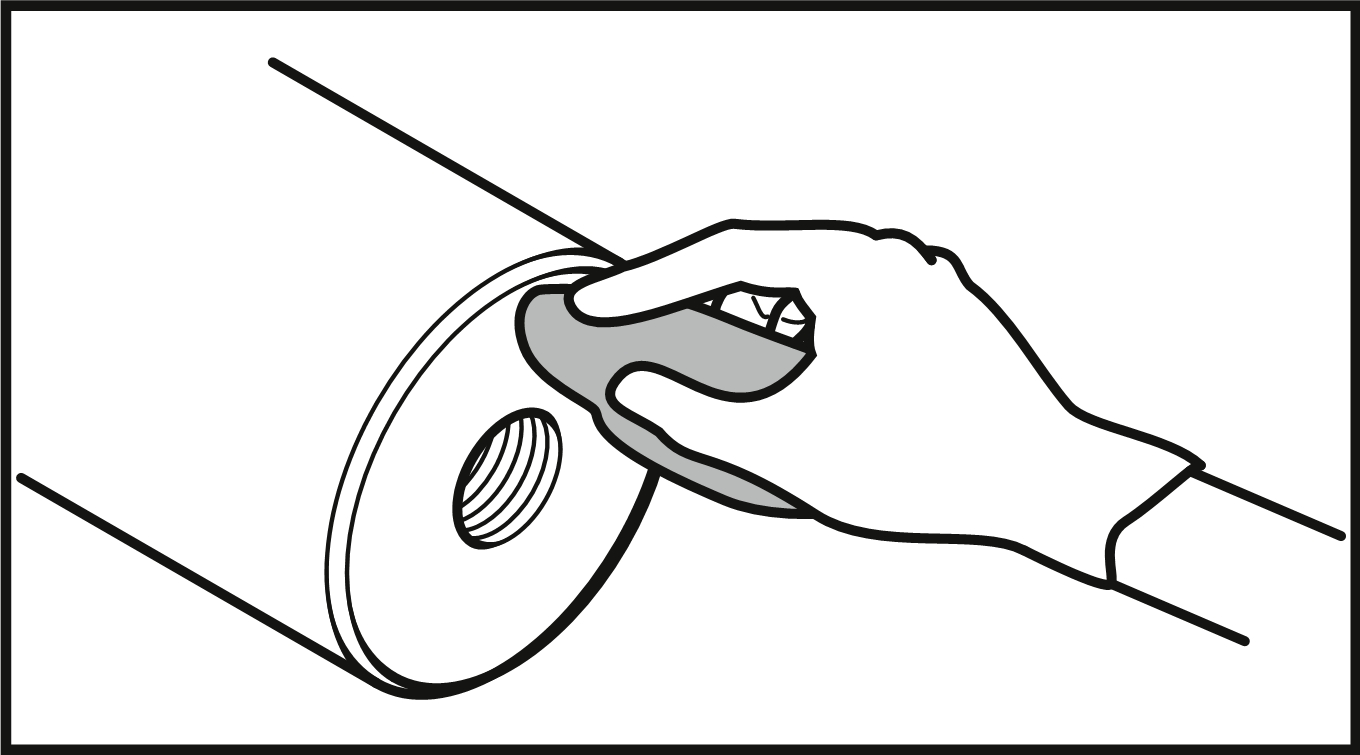

1.安裝旋轉接頭前需清理軸頭:(圖1)
軸頭表面清理干凈,無石棉紙或其它物質殘留,確保平整,軸孔里面清理干凈,用流體介質對輥筒內部、管道內部進行焊渣、雜質清洗保證設備運行時所流通介質中無任何雜質。

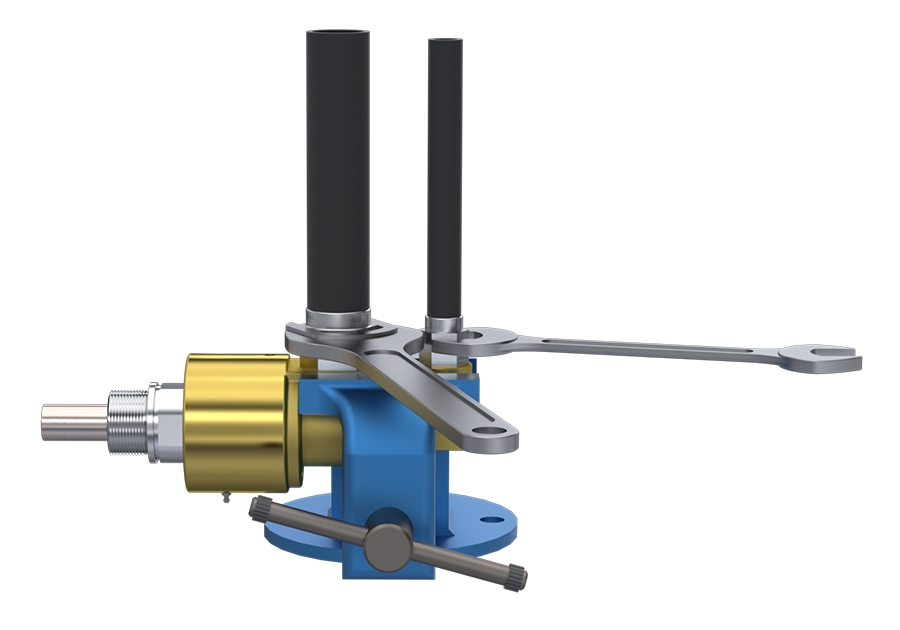

2.現將旋轉接頭固定在臺虎鉗上,裝上金屬軟管:(圖2)
3.連接旋轉接頭到軸頭:
如果是法蘭式連接則現將紫銅墊放于軸孔內,然后用螺栓將快換法蘭和半分環連接到軸頭上,對角預緊,在均勻用力上緊,力矩應該相同,安裝玩不后快換法蘭和法蘭之間應該有間隙,且間隙舉例均等。如果是螺紋式連接,則要加密封膠和密封填料。
4.止轉:限制旋轉接頭徑向上的轉動,使其不對金屬軟管起到拉伸、扭曲。軸向上確保旋轉接頭可以發生位移。止轉后旋轉接頭要滿足設備加工及積累公差導致的徑向偏擺,使旋轉接頭有一定擺動的空間。
如果油缸中安裝密封件難度較高,則需使用帶有引入倒角的專用安裝工具。同時要確保密封溝槽中沒有損壞密封的尖角。導致密封件失效的另一個常見原因——安裝密封件的方向錯誤。 安裝培訓可以避免這類問題的發生,如果這還不夠,密封件制造商應考慮更換設計,避免錯誤安裝或使用只能單向安裝的產品。
二、磨損
隨著使用時間的增長,旋轉接頭密封元件磨損,但有很多方法可以延長其服務壽命。例如,顆粒物是導致過度磨損的常見原因。顆粒物主要來自管路及輥筒內部車削、焊渣等。雖然過濾裝置有助于防止顆粒物影響密封,但許多裝置都不能充分過濾,小到足以穿透過濾裝置的顆粒可進入旋轉接頭并加速密封件的磨損。
