高溫導熱油旋轉接頭使用指南

發布時間:2023.12.05
字號: A A A
瀏覽量:372

   注意:在安裝貝內克旋轉接頭過程中,請遵守貴公司的安全操作規程。并在安裝之前仔細閱讀本安裝維修說明書中的所有內容。

   對于S系列旋轉接頭,在注入熱油之前,應先保持干運轉300-700轉。

   使用熱油介質的旋轉接頭在維修操作時,需要特別小心,確保無泄漏。

   導熱油在高溫時能使一般雜質“碳化”而沉淀于旋轉接頭中,所以旋轉接頭需要定期拆開清理,一般情況下清理周期可參考表1。清理時需要更換零部件時,訂單上必須要注明“導熱油介質”和“最高工作溫度”。

熱油工作溫度
推薦清潔和檢查周期
38℃ - 149℃12
150℃ - 232℃6
233℃ - 343℃3

   管道應變會使旋轉接頭發生移位而導致泄漏。與旋轉接頭進油口和回油口相連接的兩條金屬軟管應成90°直角方向安裝,這樣管道上的應力不會直接施加于旋轉接頭。如果金屬軟管需要彎曲成一個環形安裝,需參考軟管供應商的意見定一個合適的長度,或聯系貝內克公司。

新熱油旋轉接頭的安裝使用步驟:

   如果旋轉接頭開始運行后不久就泄漏,需拆開檢查石墨環表面或凹面是否有劃痕或螺旋紋。一旦出現這種情況,說明導熱油中有顆粒狀雜質,需要用更精細的過濾網來過濾熱油介質。

   為確保新設備在初運行時不會出現泄漏現象,建議所有的流通系統在運行時不會出現泄漏現象,建議所有的流通系統在運行前先沖洗一遍,這樣殘留在里面的金屬和非金屬材料雜質就被清除,不會損傷密封表面。

   如果要裝過濾網的話,需要裝在旋轉接頭的進口前。濾網的精度應該能過濾掉直徑小于等于40-60微米的顆粒。壓力表應裝在介質流過濾芯的進口或出口以觀察濾芯的狀態。


第1步

   強烈建議要保持設備系統清潔,所有的管路在安裝時,需徹底清潔,包括管口或其它端口的殘留碎屑等建筑垃圾,以免影響整個系統正常運行。同時需確保整個管路沒有焊渣、金屬顆粒劑以及殘留的管口密封劑。


第2步

   在清洗前先拆除濾芯。


第3步

   清洗過程不連接旋轉接頭以免碎屑沖進旋轉接頭中。


第4步

   需要清洗的輥?zhàn)有韬推渌到y(tǒng)分開。


第5步

   最好根據熱傳導介質制造商推薦的沖洗劑來清洗系統。


第6步

   通過運行泵、壓縮空氣或重力流使沖洗溶劑在系統中運行。如可能,最好加熱沖洗溶劑。這樣管道受熱膨脹,管道內或管口的殘留碎屑或焊渣比較容易脫離管道而被沖走。切記加熱的溫度不能超過溶劑的推薦溫度范圍。


第7步

  繼續清洗系統直到排出的溶劑干凈為止。


第8步

  排盡系統中的清洗液。


第9步

  裝上濾芯。


第10步

   在裝上貝內克公司的旋轉接頭。


第11步

注入導熱油介質。


第12步

按照生產制造商的說明書運行系統。


第13步

  重新檢查系統以免發生泄漏和進行必要的維修。

  保持系統清潔非常重要。旋轉接頭過早發生問題主要是因?yàn)橄到y(tǒng)中有殘?jiān)?。在給系統做維修保養時,保持管道、輥?zhàn)雍托D(zhuǎn)接頭通道的清潔是很重要的。必須要在所有系統中安裝足夠的濾網。


石墨環的更換

   當旋轉接頭需要更換維修時,貝內克公司建議更換轉子、端蓋、石墨環、石墨軸承和彈簧。在訂購替換備件時,必須注明“導熱油介質”,這些備件都是出廠前研磨好的,無需額外的研磨。

   在現場維修時,徹底清潔所有組件,更換任何損壞或磨損的零部件。

   因?yàn)樘济芊猸h(huán)時用于密封低粘性的流體,要求密封環、轉子和端蓋必須按照以下方法進行正確研磨。

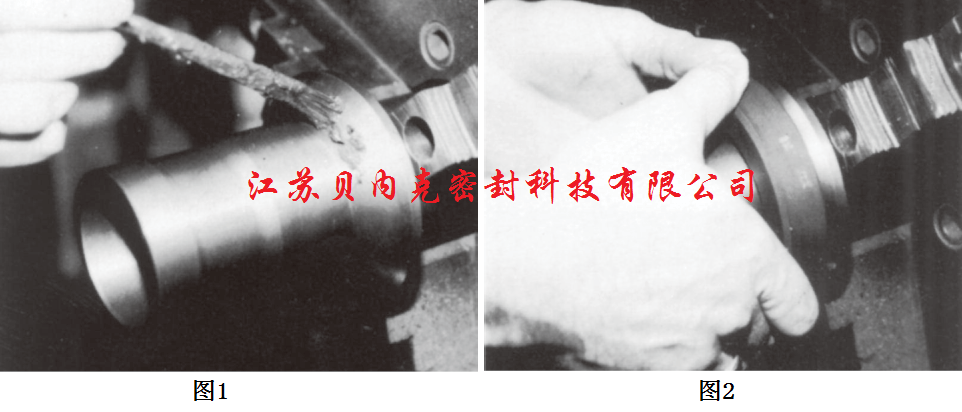

   研磨轉子球面時,把轉子固定在車床上,保持球面正對車床尾架。在球面上涂一層薄薄的粒度為250-350的研磨膏(見圖1)以50-100RPM的速度轉動轉子,手握密封環靠在旋轉的轉子球面上(見圖2)。在研磨時,研磨劑會逐漸變干,需要添加稀釋液稀釋研磨膏,如果是水基研磨化合物,也可以用水。表面充分研磨后呈現暗沉的啞光效果,表面粗糙度應小于等于Ra0.5。最后,清洗掉表面的研磨膏。

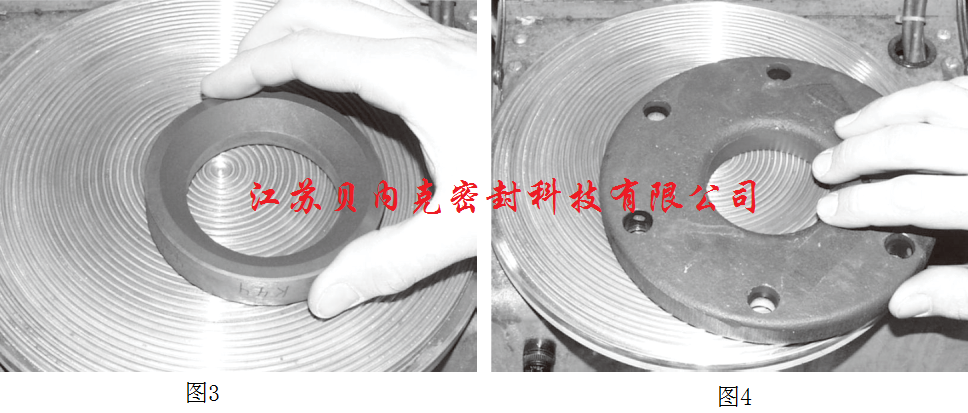

   用研磨板來研磨密封環(圖3)和端蓋(圖4)的平面,平面度要求達到三個或以下的光波,并具有拋光外觀。端蓋和密封環的表面粗糙度應小于等于Ra0.5。



   如金屬材料的密封面有劃傷、凹陷或其它損壞,貝內克公司建議更換該零件。警告:千萬不要試圖去加工密封表面,因?yàn)檫@可能會改變產品的安全工作壓力等級。
