如何正確安裝金屬軟管

發布時間:2021.04.03
字號: A A A
瀏覽量:1570
   金屬軟管是由金屬波紋管加不銹鋼網套及焊接過渡頭組成。

   在旋轉接頭的進口和出口連接金屬軟管,可將管道熱脹冷縮或其它工藝設備傳導到旋轉接頭的外力降到小。另外當設備移動或震動時,由于金屬軟管的補償作用可有效避免對旋轉接頭造成影響。
   過度的扭曲、拉伸、折彎都會造成金屬軟管的損傷,并且會造成對旋轉接頭的拉扯、卡死,嚴重時會使旋轉接頭彈簧失去補償能力,因此正確的安裝是確保金屬軟管的壽命和旋轉接頭正常運行的保證。

貝內克推薦金屬軟管安裝形式:

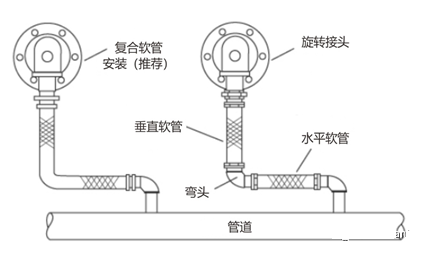

   圖1 — 垂直安裝的軟管可補償管道的熱脹冷縮和旋轉接頭的安裝誤差,金屬軟管的水平部分可補償水平方向的熱脹冷縮,使旋轉接頭上受到的管道載荷小。

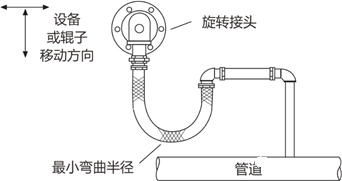

   圖2 — 此方案使軟管長度、軟管配置、輥子垂直或水平運動更加靈活。通常,由于受小彎曲半徑的限制,軟管所需長度比圖1要長得多,具體取決于軟管的尺寸、材料以及設備的移動量。

         此方案僅在球軸承或內部補償式這類沒有軸向移動的旋轉接頭上推薦使用。如果旋轉接頭有軸向移動,則軟管會產生扭轉應力,從而縮短軟管壽命。

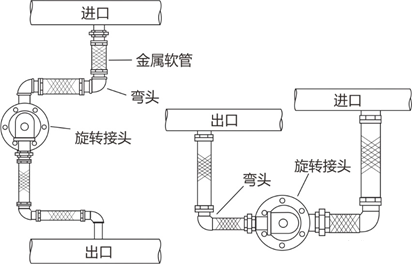

   圖3 — 以上為使用單根軟管的示例。該軟管需要足夠的長度以滿足特定軟管尺寸和材料的小彎曲半徑。這種布置使由于軟管長度和實際位置誤差而引起的載荷小。


   圖4 — 雙通道旋轉接頭軟管安裝形式推薦

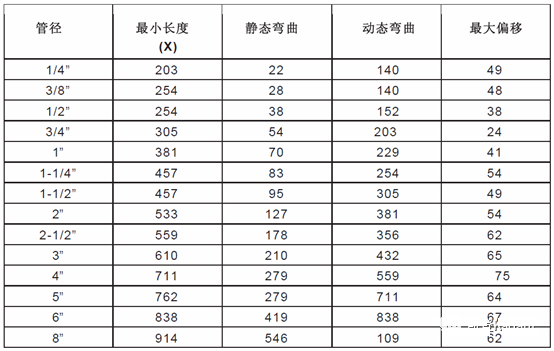

貝內克推薦金屬軟管的小長度:

   金屬軟管需保持適當長度,確保旋轉接頭可以自由前后移動且不會對旋轉接頭產生附加力。安裝后的金屬軟管以手可以作輕微晃動為佳。

單位:mm

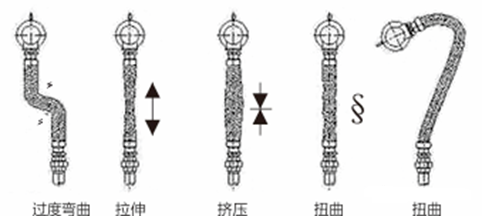

常見的金屬軟管錯誤安裝形式:

   不正確的管道配置或安裝方式會導致作用在旋轉接頭上的外力過大,導致自支撐式旋轉接頭的無油軸承磨損過快,支桿支撐式旋轉接頭的支撐桿發生彎曲,外管法蘭和軸頸法蘭中的緊固件損壞等問題。


錯誤1 — 金屬軟管過度彎曲

   上圖金屬軟管過度扭曲:造成金屬軟管對旋轉接頭殼體產生較大的扭力,使殼體、石墨軸承、外管之間的摩擦力過大,抵消大部分彈簧推動殼體軸向位移的作用力,嚴重時會造成彈簧的卡死,旋轉接頭失去補償力,產生泄漏。

錯誤2 — 金屬軟管直線的拉伸與擠壓

   上圖金屬軟管為直線連接。由于金屬軟管要確保連接后的密封,直線連接要避免對金屬軟管及旋轉接頭的殼體造成拉伸和擠壓,因為外管同設備連接,作用力造成殼體、石墨軸承、外管之間的摩擦力過大,使彈簧不能起到很好的補償密封磨損作用,從而造成旋轉接頭泄漏。

錯誤3 — 金屬軟管扭曲

   上圖金屬軟管扭曲,會直接造成金屬軟管的扭曲應力,影響金屬軟管的使用壽命。同時,會給旋轉接頭造成一個偏轉力,造成旋轉接頭密封環的不均勻磨損,影響接頭密封環的使用壽命,嚴重時造成旋轉接頭的早期泄漏。
