H型水用旋轉接頭是平面密封，平衡式密封結構設計，依靠彈簧在旋轉接頭殼體內部推動靜環起補償密封磨損作用。相對于設備連接安裝方式要求相對較低。

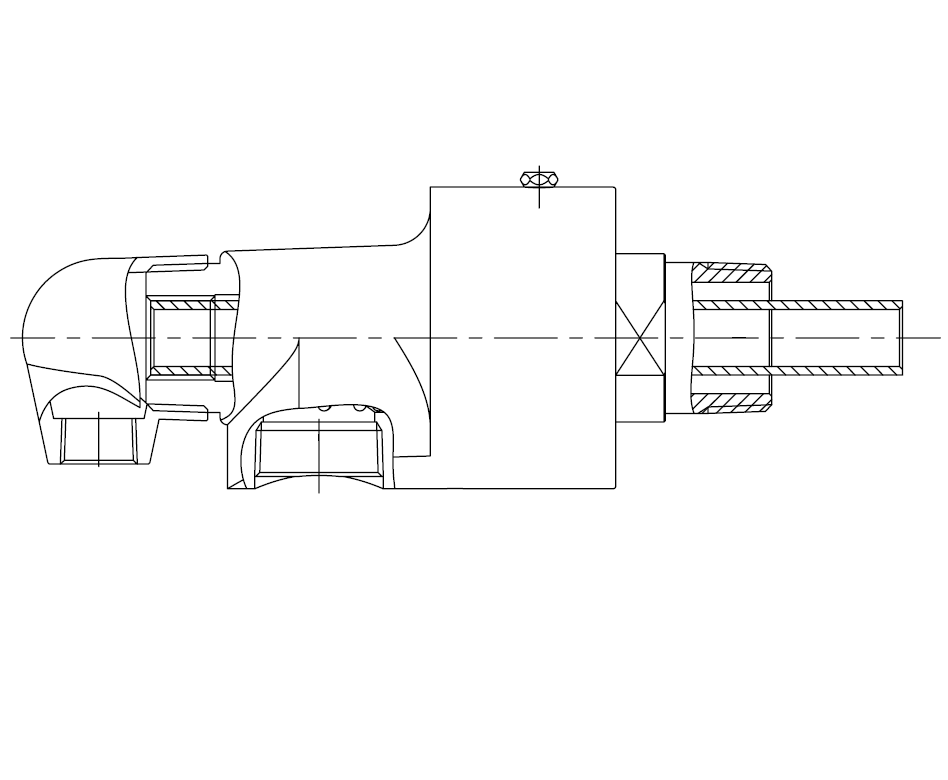

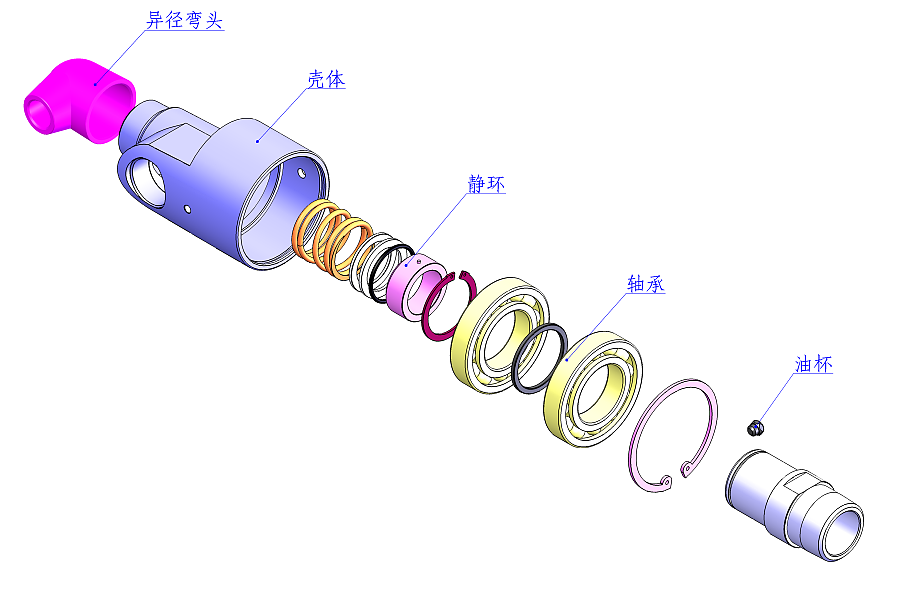

一、產品內部結構

二、安裝步驟

1．  清理軸頭，無毛刺、密封殘留物；

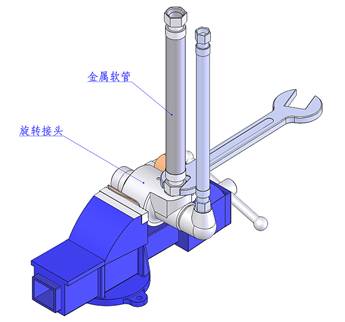

2．  接頭用臺虎鉗夾住，裝上金屬軟管；

3．  連接內管；

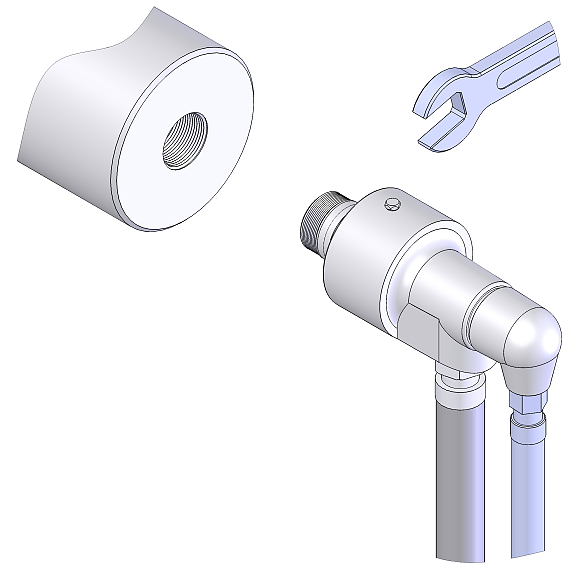

4．  將接頭連接到軸頭上，如果是法蘭式連接則先將密封墊（紫銅墊）放于軸孔內，然后將接頭跟內管有效連接（如果內管是虹吸彎管，則要保證虹吸吸嘴口豎直朝下），然后用螺絲將快換法蘭和半分環連接到軸頭上，對角預緊，再均勻用力上緊，力矩應該相同，安裝完畢后快換法蘭和軸頭法蘭之間應該有間隙。如果是螺紋式連接，則要加密封填料。

注意：法蘭式要加密封墊；

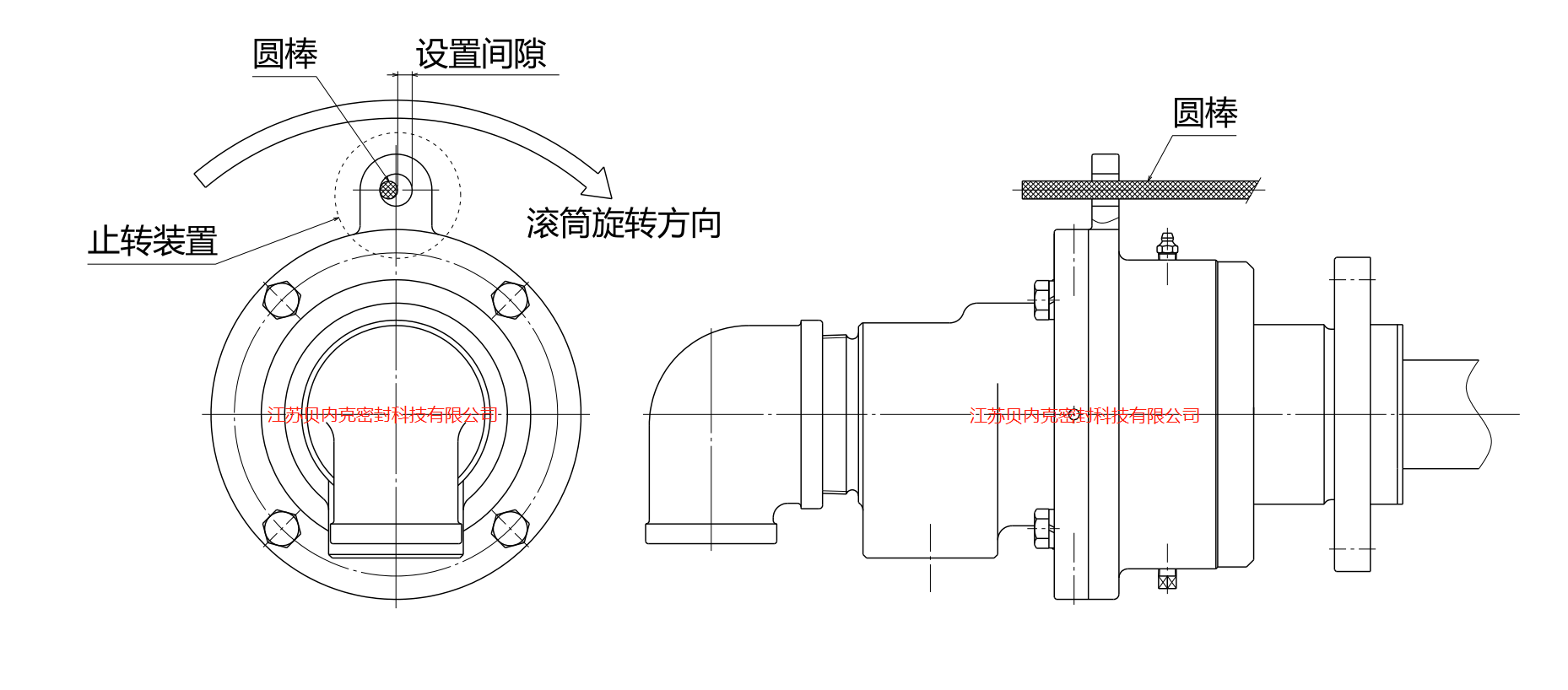

5． 止轉；

   有吊環的利用吊環止轉，止轉桿直徑小于吊環口徑2~3mm，在止轉的基礎上保證接頭的自由擺動；

   注：H型旋轉接頭均為低扭矩，大多無需進行防止外殼轉動的施工；

三．金屬軟管安裝

   施加于產品側面的力量會導致產品破損及早期滲漏，為了抑制該力量的產生，請遵從以下指示。

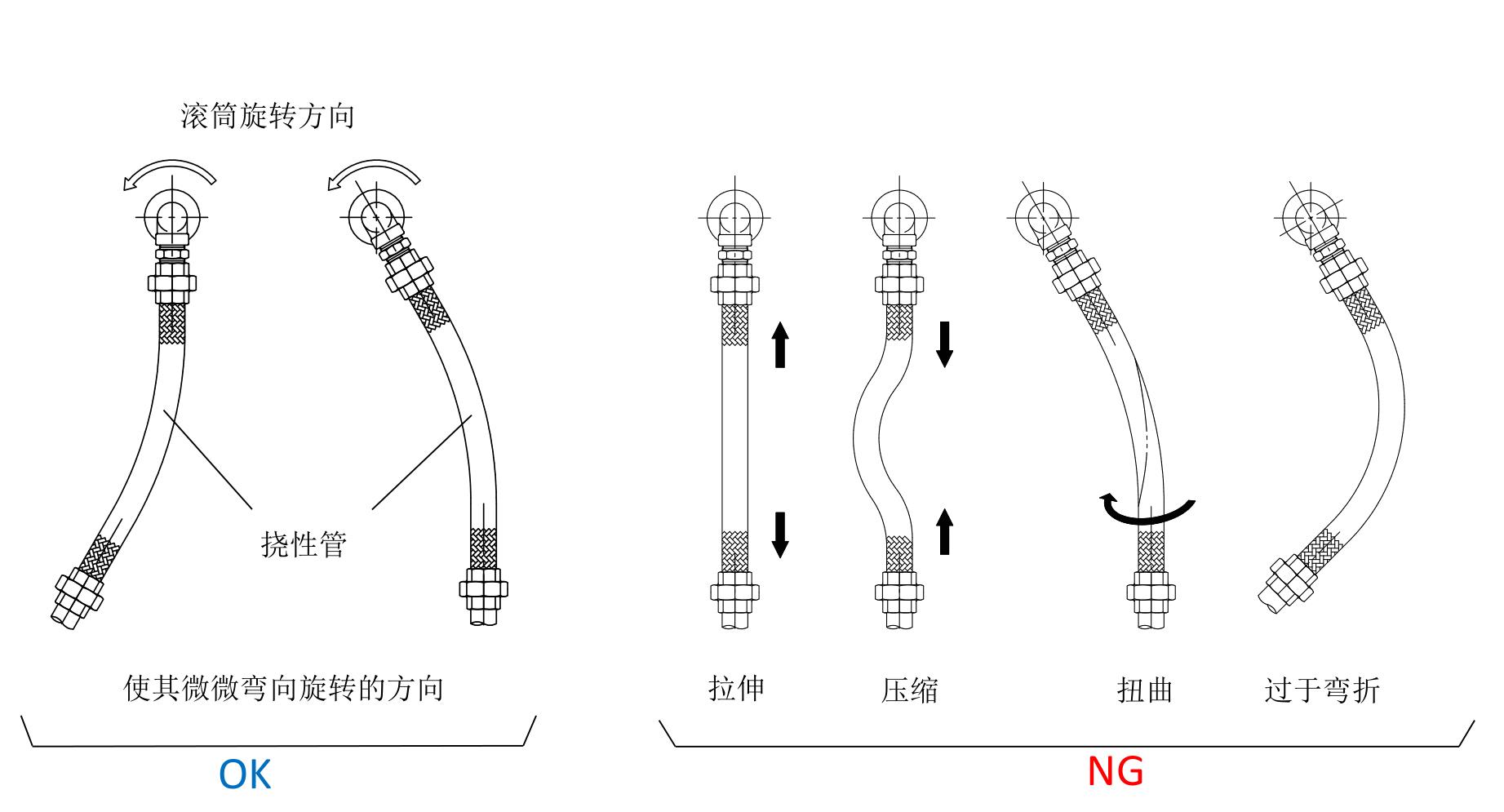

   1.安裝撓 性管時請微微彎向滾筒旋轉方向。（下左圖）

   2.布管時請注意避免撓 性管“拉伸”、“壓縮”、“扭曲”、“ 過于彎折” 。特別是“扭曲”可能會顯著縮短撓性管的壽命。（下右圖）

四、 注意事項

   1.安裝過程中接頭不可用敲擊、碰撞、不小心的跌落都會造成密封石墨的損壞。

   2.不要外部添加固定裝置，也不要被管道固定住，旋轉接頭連接在設備后由于加工精度及累計公差會造成運轉中旋轉接頭的擺動。因此止轉方式不可限制旋轉接頭的自由擺動。

   3.接頭安裝到軸頭前，可拆卸式內管（固定式內管）先把內管和軟管安裝在旋轉接頭上，注意保護接頭內部的軸承和密封件。

   4.內管和接頭相連接時要小心，不要碰壞接頭內部的易碎密封件。

   5.雙通時，內管不可跳動及串動：（旋轉式內管必須確保裝配旋轉接頭前與輥子固定）跳動、串動會造成軸承的疲勞損傷，影響使用壽命

   6.排泄孔朝下（發現泄露時可以及時更換，避免因流體介質進入軸承造成軸承的損傷，增加維護成本）。

   7.裝機后外部不可用水、油清洗。避免對軸承造成損壞

   8.有注油嘴的產品定期從注油孔給軸承加油。
