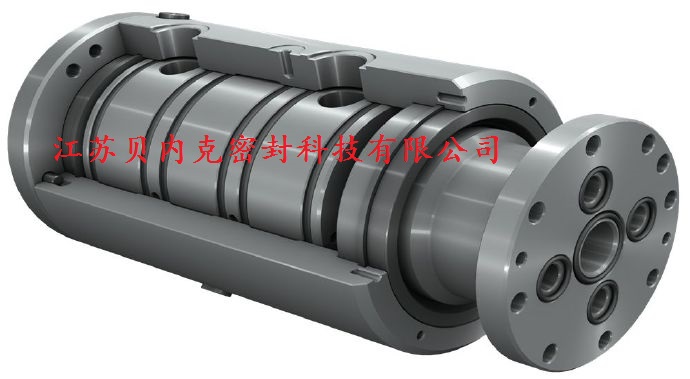

“追求品質至上,打造精制產品”是江蘇貝內克密封科技有限公司發展至今從未動搖的重要理念。在這一理念的引領下,江蘇貝內克研發生產出了一系列令人稱道的產品,其中尤以高速高壓間隙式密封旋轉接頭為人津津樂道。此款高速高壓間隙式密封旋轉接頭完美體現了江蘇貝內克對品質至上的追求,是企業的形象之作,堪稱業界的標桿產品。
現在市面上普遍使用的旋轉接頭都是接觸式止漏,其致命的弱點是壽命低,不穩定。非接觸式密封旋轉接頭與其它旋轉接頭相比有不可比擬的優勢。由于采用非接觸式密封,密封處不會磨損,因此該密封具有設計結構簡單、使用壽命長、運行可靠的特點,而且?guī)缀醪恍枰S修保養,基本上不會泄漏,有利于節約能源和保持工廠環境的清潔。因此該新型旋轉接頭具有非常好的市場前景,江蘇貝內克在此項技術的研究上投入了大量的人力物力并取得了相當豐碩的成果,抓住了市場先機。非接觸密封是通過在被密封的流體中產生壓力降來達到密封的目的,且容許通過一定的間隙產生小的泄漏量,而不影響系統中運動件的旋轉運動。非接觸密封能夠有效地保持系統內與系統外的大氣之間的壓力差,這一壓差是通過密封對泄漏流體的節流作用形成的。
在非接觸密封中不存在密封件與運動部件之間的摩擦,因此也就沒有磨損。該密封具有設計結構簡單、耐用、運行可靠的特點,而且?guī)缀醪恍枰S修保養。為了實現對流體的精確節流,要求有一小流量,所以采取非接觸密封不可能實現系統流體完全不泄漏(鐵磁流體密封除外),必須容許有一定的泄漏量,但是在設計中應盡量減小泄漏量。間隙密封的密封機制是在固定件和運動件的活動表面預先設置一個很小的環形間隙,系統的流體在通過這一環形間隙時,由于節流效應而減少了泄漏。狹窄的通道對流體形成了有效的約束,且由于流體的粘滯摩擦而引起較大的壓力降,并產生很高的速度。密封是通過粘滯流體的摩擦消耗動能而起作用的。在間隙中流體的流動遵循阻抗流動法則。
基于上面的理論基礎,設計了一種新型的旋轉接頭,其結構簡圖如圖所示。旋轉接頭非接觸式密封結構的研發有成果,如圖所示的浮動襯套密封可以具有很小的間隙,該結構是為回轉軸設計的一種間隙密封。襯套可以沿徑向移動但受定位銷2的限制而不能轉動,襯套的一個端面經過研磨,并與外殼上的一個垂直于軸的表面保持接觸,襯套沿外殼的接觸面運動。這兩個配合面要求加工得很平整而且相互平行,徑向運動時也要求始終保持平行狀態。為使靜止時不發生泄漏,用一個彈簧3提供適當?shù)膲壕o力,以使交界面保持接觸。目前國內生產的高速旋轉接頭,一般采用間隙密封,而密封間隙會由于外界干擾而發生變化,導致磨損加劇或泄漏增加。尤其是大直徑的高速旋轉接頭,這個問題更為突出,為保證整機質量,該元件往往依賴進口,而進口件價格昂貴,對于解決這個問題,國內現在無成熟的解決辦法。

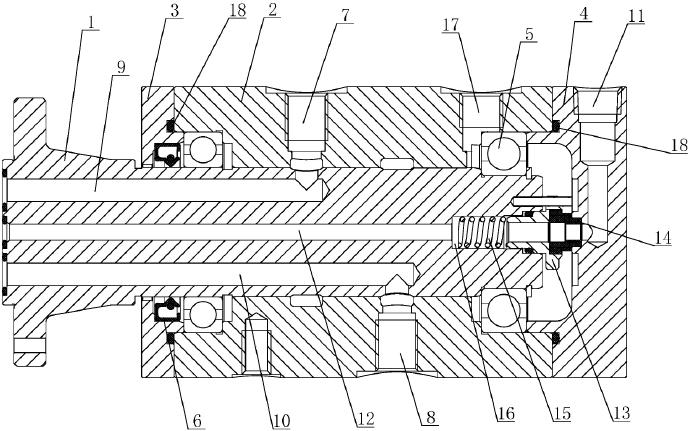

江蘇貝內克針對上述問題,在旋轉接頭動密封處采用間隙密封,并引入液壓反饋控制密封間隙系統,改善了高速旋轉接頭的性能。江蘇貝內克所設計的高速旋轉接頭結構如圖1所示,旋轉接頭的兩端由滾動軸承支承,有2個進出油口,3個外泄油口。其中關鍵部件是襯套,它由1a、1b、2a、2b4個零件組成,1a、1b由螺釘連在一起,經密封圈3與轉動軸4相連,隨軸一起回轉。2a、2b由螺釘連在一起,經密封圈5與固定殼體相連,固定不動。壓力油從殼體孔P1通入,經零件2a、2b上的孔道進入密封平面上的長槽,再通過1a上的孔道流入軸中心孔8,后由孔8流入液壓缸或者其他部件。間隙7間的壓力環帶形成了液壓控制機構。使固定件與旋轉件保持一定的間隙,如果由于外界的干擾使間隙發生變化,由液壓反饋控制會使其間隙恢復原來的大小。因此固定件與旋轉件在工作時互不接觸,只產生黏性的液體摩擦。
